Модуль RI040. Модуль нагрузочного сопротивления с USB- разъемам и переключателем сопротивления

Модуль нагрузочного сопротивления предназначен как для использования в радиолюбительских конструкциях, так и совместно с USB - модулями измерения параметров (тока и напряжения) (Ссылка на девайсы на сайте)

Краткие характеристики

Расчетное напряжение, В - 5
Расчетный ток, А:
в положении "0" - 1
в положении "1" - 2
Мощность нагрузки, Вт
в положении "0" - 5
в положении "1" - 10
Размер, мм - 7.3 см х 1.8 см х 1.0 см

Краткое описание

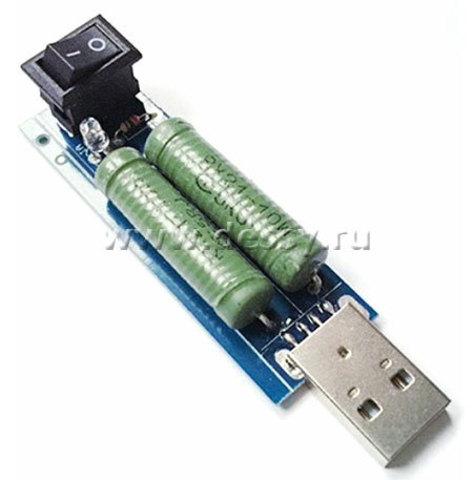

Данный модуль представляет собой два проволочных резистора сопротивлением 5 Ом, установленных на печатной плате, переключателя и USB-разъема. Схематично, при подключении устройства и положении переключателя в положении "0", в цепь питания включается один резистор, что создает ток в цепи 1 А. При установке переключателя в положение "1", параллельно подключается еще один резистор, и ток в цепи нагрузки увеличивается в 2 раза, т.е. становится равным 2 А. Мощность нагрузки, соответственно, при этом будет 5 и 10 Вт.
Данное устройство будет хорошим подспорьем радиолюбителям и специалистам ремонтных мастерских для проверки параметров блоков питания, переносных резервных батарей (power bank) и иных силовых и электропитающих устройств с выходными параметрами, соответствующими спецификации USB-портов.

Важно!: При работе (подключение питание сопровождается включением светодиода на печатной плате) резисторы очень сильно нагреваются! Соблюдайте личную и противопожарную безопасность!
