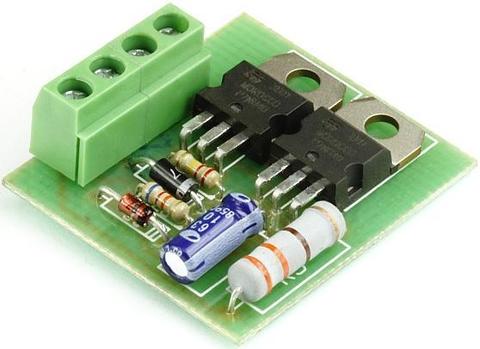

Модуль RL134M. Устройство плавного включения ламп накаливания

Спаянная конструкция с инструкцией в упаковке.
Модуль позволяет реализовать плавное включение нагрузки в сети переменного напряжения 220В, и, главным образом, предназначен для использования совместно с лампами накаливания, мощностью 60...100 Вт. Защищает от бросков тока при включении, медленно разогревая нить, что значительно продлевает ресурс лампы.
При включении устройства, транзисторы Q1 и Q2 закрыты, и нагрузка питается меньшим током, через резистор R3. Постепенно, через D1, R1, и встроенные диоды полевых транзисторов заряжается конденсатор C1, и при достижении напряжения 3...5 В открываются Q1 и Q2, шунтируя резистор R3, и подключая нагрузку к сети напрямую.

Характеристики:
• Номинальное напряжение питания: 100...280 В;
• Коммутируемая мощность: 25...100 ВТ;
• Задержка включения: 0,1...0,3 с.

Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.

Примечание:
Данная конструкция особенностей не имеет.
