Модуль RMC005. Субминиатюрный выключатель дистанционный четырёхканальный на радиочастоте

Дистанционный выключатель найдёт достойное место в игрушках, системах охраны, безопасности, новогоднего освещения (включение-выключение ёлочных гирлянд, световых эффектов и пр. пр.), а так же при ремонте штатных систем ДУ, где ремонт декодирующего блока не возможен по разным причинам.





Дальность действия около 30 метров в прямой видимости
Питание исполнительного устройства 5 Вольт.
Рабочая частота - 433 МГц.
Количество каналов (команд) - 4.
Выходы: при срабатывании системы на одном из выходов появляется напряжение 5 Вольт.
Нагрузочная способность - 10 mА. Выходы дешифратора могут управлять оптореле, оптронами, сигналы могут быть использованы в логических схемах и т.д. и т. п.

Режимы работы:

На удержание (задан по умолчанию) - на выходе приёмника присутствует 5 Вольт пока держим соответствующую кнопку.
Триггерный: Первое нажатие включает выход, второе нажатие - выключает.

Режим работы задаётся запаиванием перемычек на плате. В комплекте один пульт.
Дополнительные пульты "прописываются" на приёмнике путём нажатия кнопок (подробнее в инструкции, которая прилагается)
Исполнительное устройство без корпуса.
Питание пульта - батарейка 12 Вольт.
Габариты приёмника-дешифратора команд 25 х 10 х 5 мм.
(без учёта длины жёстких выводов для подключения и антенны, представляющей собой кусочек провода)

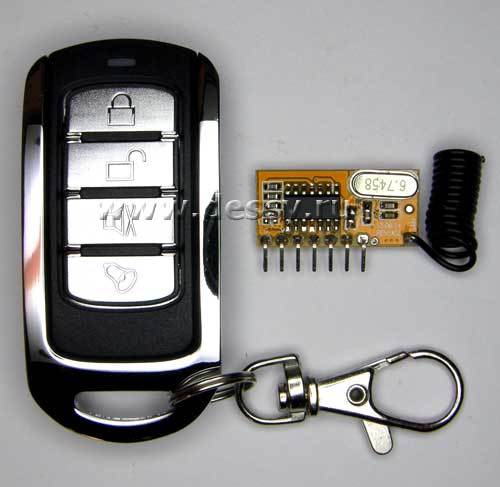

Порядок подключения выводов показан на фото:
