Модуль RMC012. Ethernet модуль Jerome для управления внешними цепями / нагрузками и мониторинга / измерения различных параметров (напряжение, температура и т.д.) по локальной сети (LAN)

Артикул: RDKT0207
Нет в наличии
3550 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание

Ethernet модуль для управления внешними цепями / нагрузками и мониторинга / измерения различных параметров (напряжение, температура и т.д.) по локательной сети (LAN).

- Ethernet (LAN) модуль управления
- Web-интерфейс
- Линии ввода/вывода: 22 штуки
- Счетчик импульсов: 4 штуки
- ШИМ выход, USART, 4 x АЦП
- Открытый командный интерфейс по TCP/IP
- Система CAT - управляемая реакция на события
- SDK Web-интерфейса

Описание:

Модуль Jerome предназначен для управления внешними цепями/нагрузками и мониторинга / измерения различных параметров (напряжение, температура и т.д.). Главной особенностью Jerome является поддержка Ethernet. Управление модулем может осуществляется различными способами:

  • через встроенную Web-страницу
  • прямыми HTTP запросами
  • набором текстовых команд управления по протоколу DirectIP (TCP порт 2424)
  • интерфейс TCP-2-COM – прозрачный обмен данными между последовательным портом и TCP портом 2525
  • автономное управление аппаратными ресурсами при возникновении событий на входных линиях или по таймеру (система CAT)

управление нагрузками По локальной сети

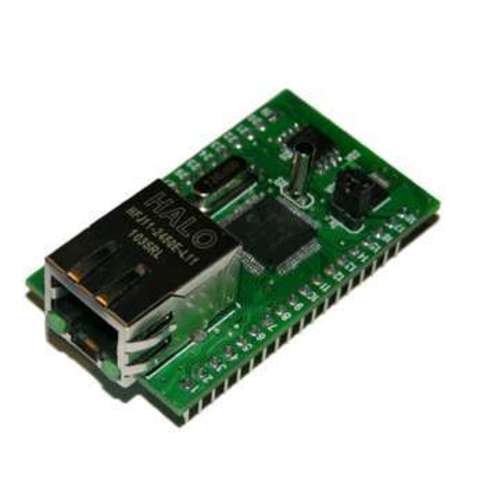

Рисунок 1. Модуль Jerome



Модуль имеет встроенную Web-страницу управления. Достаточно запустить любой браузер, ввести IP адрес модуля (по умолчанию 192.168.0.101) и вы получаете удобный визуализированный интерфейс для управления различными ресурсами модуля и мониторинга его параметров в режиме реального времени.

Ethernet LAN модуль управления и мониторинга по локальной сети


Рисунок 2. Web-интерфейс управления модулем Jerome



Система CAT

С помощью системы CAT можно задать реакцию модуля на определенные события на входных линиях модуля или по таймеру. Например, можно запрограммировать модуль таким образом, чтобы при изменении сигнала на входной дискретной линии автоматически происходило управление выходными линиями с заданной логикой. Также возможно управление по таймеру. Система CAT позволяет запрограммировать модуль и использовать его автономно без постоянного подключения по сети.



Автономное управление реле по таймеру

Рисунок 3. Web-интерфейс управления системой CAT


HTTP запросы

Jerome поддерживает возможность управления прямыми HTTP запросами в виде гипертекстовых ссылок.

Управление производится обращением к определенной HTTP странице c различными параметрами, определяющими действие, которое нужно выполнить. Например, если выполнить запрос как показано ниже, то на выходную линию под номером IO_15 будет подана логическая единица:

http://192.168.0.101/cmd.cgi?cmd=OUT,15,1



Имеется возможность подключения нескольких модулей к одной сети через сетевой коммутатор благодаря возможности ручной установки IP и MAC адресов.

Подключение нескольких модулей Jerome к одной сети

Рисунок 4. Подключение нескольких модулей Jerome к одной сети

Модули Jerome могут быть подключены к беспроводной Wi-Fi сети через Wi-Fi роутер.

Подключение модуля Jerome к беспроводной сети Wi-Fi

Рисунок 5. Подключение Jerome к беспроводной сети (Wi-Fi)



Отличительные особенности:

  • модуль управления с Ethernet (LAN) интерфейсом
  • удобный форм-фактор в виде модуля с DIP-колодкой и Ethernet разъемом (RJ-45)
  • не требует дополнительных схемных элементов, сразу готов к работе
  • 22 дискретных линии ввода/вывода с возможностью независимой настройки направления передачи данных (вход/выход) и сохранения настроек в энергонезависимой памяти модуля
  • 4 x 10-ти разрядных АЦП
  • 4 x счетчика импульсов
  • ШИМ выход
  • последовательный порт (USART)
  • интерфейс TCP-2-COM (прозрачная передача данных USART по сети в прозрачном режиме)
  • набор готовых текстовых команд управления высокого уровня (KE - команды) по TCP/IP протоколу (открытый командный интерфейс)
  • встроенный стабилизатор питания
  • диапазон питающего напряжения (от 4 до 6.5 В)
  • возможность питания от фиксированного источника +3.3 В
  • индикационные светодиоды сетевой активности и статуса модуля
  • каждый модуль имеет уникальный серийный номер доступный программно
  • Web-сервер для управления и мониторинга
  • управление прямыми HTTP запросами
  • обновление прошивки по сети
  • возможность подключения нескольких модулей к одной сети (необходимо изменение IP/MAC адресов)
  • возможность изменения сетевых настроек модуля (IP, MAC, Default Gateway, Subnet Mask)
  • доступ к Web-странице управления и командному интерфейсу защищен паролем
  • система “Сторож” - режим автоматического отслеживания изменения состояний входных дискретных линий
  • возможность сохранения и последующего восстановления состояний аппаратных ресурсов после отключения питания (выходные дискретные линии, счетчик импульсов, ШИМ)
  • система CAT – автоматическое управление выходными ресурсами модуля при возникновении событий на входных линиях или по таймеру



Комплект поставки:

В комплект поставки входит только сам модуль Jerome. Документация и драйвера доступны в электронном виде.



Гарантия:

Гарантируется штатная работа модуля в течение 1 года со дня продажи при соблюдении условий эксплуатации и правил хранения, приведенных в Техническом описании. В случае неисправности производится обмен (ремонт) неисправного модуля. Гарантия не распространяется на модули, имеющие механические, электрические и другие повреждения, вызванные их неправильной эксплуатацией.

Документация:

Описание Размер Дата

Руководство пользователя модуля Jerome

Техническое описание и руководство пользователя модуля Jerome (datasheet). Версия 1.07.

2.0 MБ

15 Апреля 2014

Описание команд управления

Описание текстовых TCP/IP KE-команд управления, поддерживаемых модулем Jerome. Версия 1.05.

832 КБ

28 Марта 2014

Интерфейс TCP-2-COM

Краткое описание интерфейса TCP-2-COM, позволяющего передавать данные по сети в прозрачном режиме через последовательный порт модуля.

535 КБ

30 Декабря 2013



Последняя версия "Прошивки"

Описание Размер Дата

"Прошивка" Jm08

Пакет установки последней версии "прошивки" для модуля Jerome- Jm08 . Руководство по установке прилагается. Поддержка Windows XP / 7 / 8.

1.6 МБ

18 Мая 2015

Что нового в версии Jm08?

Документ описывает изменения в версии "прошивки" Jm08 по сравнению с предыдущей версией.

249 КБ

18 Мая 2015



Программное обеспечение:

Описание Размер Дата

Программа KeTerm.exe

Терминальная программа, позволяющая управлять модулями KernelChip текстовыми Ke-командами. Поддерживаются COM порты (включая виртуальные COM порты) и TCP порты.

240 КБ

24 Августа 2008



SDK Web-интерфейса

SDK Web-интерфейса!

Вы можете редактировать Web-интерфейс модуля самостоятельно! Предоставляется бесплатный пакет SDK. Вы можете модернизировать исходный код системы Web-управления (HTML + JavaScript) и загружать обновленный интферфейс в память модуля.



Описание Размер Дата

SDK Web-интерфейса

Пакет SDK который позволяет модифицировать штатный Web-интерфейс модуля Jerome. (Требуются знания в области HTML и JavaScript). Версия SDK: 5.0

108 КБ

18 Мая 2015

Руководство пользователя SDK

Техническое описание и руководство пользователя SDK Web-интерфейса модуля Jerome. Версия 5.0.

501 КБ

18 Мая 2015
