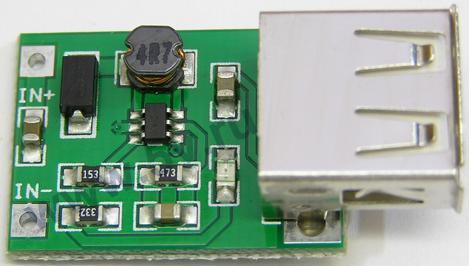

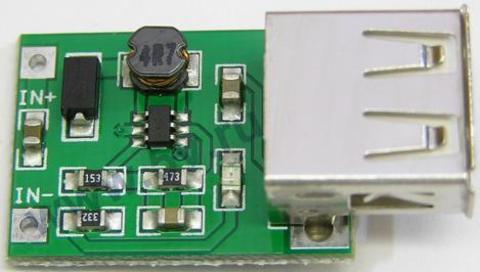

Модуль RP003. Повышающий преобразователь напряжения PJ3400 (0,9...4,4 В в 5 В ; 0,6 А)

  Высокоэффективный повышающий (DC-DC Step Up) синхронный преобразователь напряжения.

 Подключение модуля PJ3400 к источнику питания.



 Расположение и назначение контактов выходного разъёма USB.

№ контакта	Назначение контакта
1	Выходное напряжение +5 В
2	Не используется
3	Не используется
4	Общий ; МИНУС ; GND

Результаты тестирования.

UВХ [В]	IВХ [А]	UВЫХ [В]	IВЫХ [А]	КПД [%]
0,9	0,53	4,991	0,06	62,8
0,9	0,68	4,73	0,07	54,1
0,9	0,39	4,995	0,05	71,2
0,9	0,29	5,001	0,04	76,6
0,9	0,21	5,007	0,03	79,5
0,9	0,08	5,021	0,01	69,7
1,0	0,34	5,0	0,05	73,5
1,1	0,36	4,998	0,06	75,7
1,1	0,54	4,988	0,08	67,2
1,2	0,57	4,985	0,09	65,6
1,3	0,51	4,987	0,10	75,2
1,3	0,63	4,979	0,11	66,9
1,5	0,63	4,971	0,13	68,9
1,8	0,32	4,997	0,10	86,8
1,8	0,57	4,973	0,15	72,7
1,8	0,66	4,945	0,17	70,8
2,4	0,52	4,965	0,20	79,6
2,4	0,23	5,005	0,10	90,7
3,0	0,60	4,904	0,30	81,7
3,0	0,36	4,979	0,20	92,2
3,0	0,18	5,017	0,10	92,9

 Характеристики:
  • Минимальное входное напряжение для запуска: 0,9 В (работоспособен при напряжении ≥0,6 В);
  • КПД: До 96 %;
  • Диапазон входных напряжений: 0,6...4,4 В;
  • Выходное напряжение: 5 В;
  • Частота преобразования: 1,4 МГц (фиксированная);
  • Защита выхода от короткого замыкания;
  • Стабилизация выходного тока: На уровне 600 мА;
  • Светодиод индикации работы устройства;
  • Размеры устройства: ~32×18×7 мм;
  • Масса: 3,5 г.
