Модуль RP037. Преобразователь логических уровней I2C на PCA9306

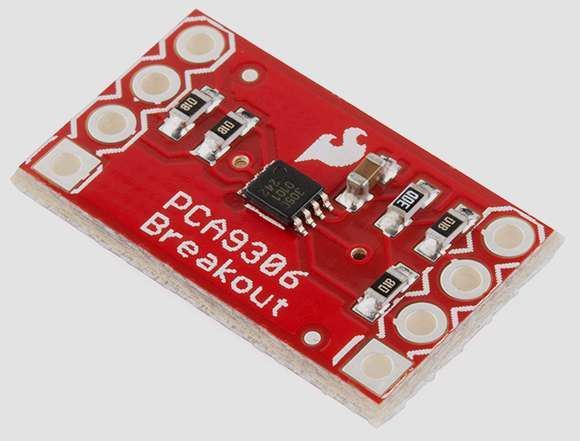

    Это отладочная плата для микросхемы PCA9306 – двойного двунаправленного преобразователя логических уровней. Когда разные электронные компоненты используют различные уровни напряжения для взаимодействия друг с другом, такой преобразователь поможет заставить их слаженно работать вместе.

    PCA9306 – это двойной двунаправленный преобразователь логических уровней для шины I2C и SMBus, который работает с напряжениями от 1В до 3.6В на стороне низкого напряжения, и от 1.8В до 5.5В – на стороне высокого напряжения. У данной микросхемы нет вывода для выбора направления передачи данных, поэтому для ее работы достаточно просто подать низкое и высокое опорное напряжение на выводы VREF1 и VREF2 соответственно, подключить сигнальные линии и подать высокий уровень сигнала на вывод Enable для включения преобразования.


PCA9306 схема
