Модуль RP038. Контроллер заряда и разряда для Литий-Ионных (Li-Po, Li-Ion) аккумуляторов. EM4056A

Описание:
  • Напряжение питания +4,5...+8,0 вольт.

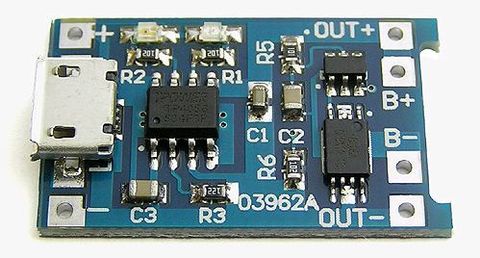

  • Готовый модуль на базе микросхем: TP4056(контроллер заряда) + DW01(схема защиты) + ML8205A(сдвоенный ключ MOSFET).
  • Разъём Micro-USB на плате, для питания от USB-порта компьютера или универсального блока питания.
  • Ток заряда 1,0 Ампер (1000 мА), легко программируется изменением значения резистора R3 = Rprog (от 1,2k до 10k).
  • Важно: Источник питания (USB порт, USB адаптер, или источник питания) должен обеспечивать ток заряда с некоторым запасом. Не все компьютеры способны выдавать ток на шину USB более 500 мА.
  • Напряжение окончания заряда аккумулятора: 4,2 вольта.
  • Встроенная защита от короткого замыкания по выходу.
  • Встроенная защита от разряда аккумулятора (+2,4 вольта).
  • Светодиод индикации заряда.
  • Светодиод индикации завершения заряда.
  • Готовый модуль.
  • Миниатюрные размеры: 17 * 28 мм.
  • Вес модуля 1,5 гр.

Подключение модуля EM4056A:

*** Ток заряда программируется изменением значения резистора R3 = Rprog (от 1,2k до 10k).

Таблица выбора номинала резистора R3 = Rprog:

Номинал Rprog, кОм.	Ток заряда, мА
10	130
5	250
4	300
3	400
2	580
1.66	690
1.5	780
1.33	900
1.2	1000
