Модуль RP045. Регулируемый DC-DС преобразователь с LCD дисплеем

Артикул: RDKT0298
Нет в наличии
950 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание

Модуль конвертера DC-DC с дискретной регулировкой уровня выходного напряжения и высококонтрастным LCD –дисплеем


Модуль регулируемого конвертера DC-DС с LCD дисплеем. Модуль RP045  Модуль регулируемого конвертера DC-DС с LCD дисплеем. Модуль RP045  Модуль регулируемого конвертера DC-DС с LCD дисплеем. Модуль RP045  Модуль регулируемого конвертера DC-DС с LCD дисплеем. Модуль RP045  Модуль регулируемого конвертера DC-DС с LCD дисплеем. Модуль RP045

Хорошие технические характеристики- диапазон конвертации, шаг установки напряжения, высокие нагрузочные характеристики в совокупности с большим STN LCD-дисплеем и сборным корпусом, входящим в комплект поставки, делают прибор востребованным опытными конструкторами и радиолюбителями, будет также полезен и интересующимся техникой пользователям.

Основные технические характеристики:


Входное напряжение Uвх, В - 4,75…..23
Входное рекомендуемое напряжение, В - 5…..20
Выходное напряжение, Uвых, В - 0…..15
Шаг регулировки, В - 0,04
Максимальный выходной ток, Iвых, А - 3 А (кратковременно)*
Рекомендуемый выходной ток, Iвых, А - 2 А
Тип и размер LCD дисплея, мм - STN, 37,5 х 17
Размеры, мм - 62 х 44 х 18

* - при длительном использовании предусмотреть теплоотвод

Краткое описание

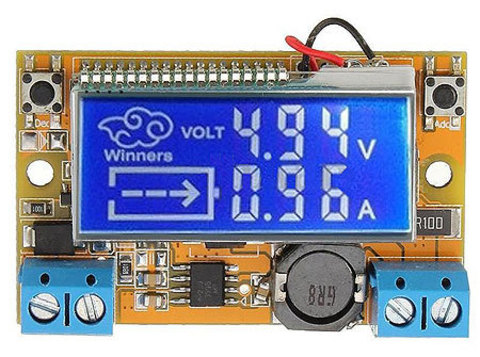

Конвертер выполнен на микроконтроллере STM8S003K3 компании STMicroelectronics в корпусе LQFP32 на печатной плате, на которой установлены кнопки управления, дисплей, клемники для подключения входных и выходных проводов, радиокомпоненты схемы. В устройстве используется высококонтрастный жидкокристаллический дисплей синего цвета свечения (цвет символов – белый), с широким углом обзора.

При подаче входного напряжения на дисплее появляется следующая информация:
- последнее выставленное значение выходного напряжения (в данном случае 5,45 В);
- и, в случае, если нагрузка не подключена, символически
отображается значок полостью заполненной батареи и значение выходного тока (без нагрузки = 0);
- логотип производителя;

При подключении нагрузки изменяется символ батареи и значение выходного тока становится ненулевым.

Установка выходного напряжения конвертера производится кнопками в соответствии с изображением.
Пи каждом нажатии на кнопку, устанавливаемое значение изменяется на 0,04 (в диапазоне от 10 до 16 В отображается только старший разряд). При нажатии и удерживании кнопки изменение происходит быстро в течении всего времени удержания.

Конвертер будет работать некорректно, если выходное напряжение будет меньше входного менее чем на 1,5 В.

Калибровка конвертера.


Перед включением целесообразно откалибровать конвертер следующим образом.
- при выключенном питании нажать и удерживать левую кнопку;
- удерживая кнопку включить питание;
- после включения питания дисплей должен начать мигать. Когда дисплей мигает, можно отпустить левую кнопку;
- измерить мультиметром значение выходного напряжения и кнопками выставить его на значение 5 вольт. Для этого, в случае если значение ниже 5В, левой кнопкой поднять значение выходного напряжения на дисплее модуля до 5 В, если измерянное значение более 5 В, соответственно, правой кнопкой уменьшить значение до 5 вольт ( в ряде случаев, применяемое в конвертере схемотехническое решение может не позволить установить значение ровно 5 вольт и дисплей будет показывать 4,99 вольт. Это нормально и калибровку на этом можно завершить.)
- отключить питание.

Внимание! Конвертер не имеет защиты от неправильного подключения полярности кабеля входного напряжения! Неправильное подключение кабеля входного напряжения приведет к выходу из строя микроконтроллера!
