Модуль RP118M. Лабораторный блок питания 0...30 В ; 0...3 A

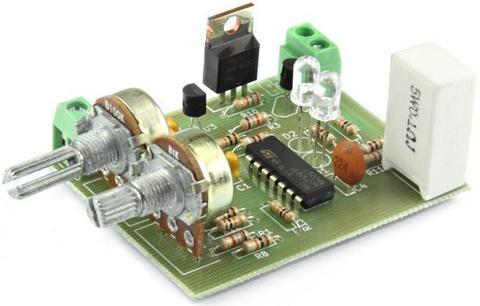

Спаянная конструкция с инструкцией в упаковке.
Данная конструкция представляетсобой лабораторный блок питания с возможностью регулировки выходного напряжения (0...30 В), ограничения тока нагрузки (0...3 А), и индикацией режима работы.
Схема стабилизации напряжения собрана на U1.3 и U1.4. На U1.4 собран дифференциальный каскад, усиливающий напряжение делителя обратной связи, образованного резисторами R14…R15. Усиленный сигнал поступает на компаратор U1.3, сравнивающий выходное напряжение с образцовым, сформированным стабилизатором U2 и потенциометром RV2. Полученная разница напряжений поступает на транзистор Q2, управляющий регулирующим элементом Q1.
Ограничение тока осуществляется компаратором U1.1, который сравнивает напряжение падения на шунте R16 с опорным, сформированным потенциометром RV1. При превышении заданного порога, U1.1 изменяет опорное напряжение для компаратора U1.3, что приводит к пропорциональному изменению выходного напряжения.
На ОУ U1.2 собран узел индикации режима работы устройства. При понижении напряжения на выходе U1.1 ниже напряжения, сформированного делителем R2…R3, зажигается светодиод D1, сигнализирующий о переходе схемы в режим стабилизации тока.

Характеристики:
• Номинальное входное напряжение: 9...45 В;
• Номинальное выходное напряжение: 0...30 В;
• Номинальный ток нагрузки: 0...3 А;
• Нестабильность выходного напряжения (UВЫХ): < 0,1%.

Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.
