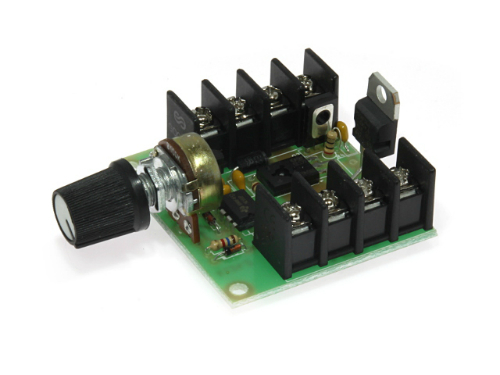

Модуль RP124.2M. Регулятор мощности с ШИМ 12...50 В, 30 А

Спаянное и проверенное устройство с инструкцией в упаковке.

Данный набор позволяет реализовать регулятор мощности с широтно-импульсной модуляцией, который применяется совместно с
устройствами, питающимися от постоянного тока. Обладает высоким КПД, большой нагрузочной способностью и широким диапазоном
питающих напряжений. Может использоваться для регулирования скорости вращения коллекторных электродвигателей постоянного
тока, мощности нагревательных приборов, ламп накаливания, светодиодных лент 12-50 В, с максимальным током потребления до
30А.

Схема электрическая принципиальная


Технические характеристики:
Напряжение питания........................12...50 В;
Потребляемый ток............................<10 мА;
Максимальный ток нагрузки, ……………..30 А;
Коэффициент заполнения ШИМ.....5...95%
Частота ШИМ....................................~20 кГц
КПД....................................................>95%

Схема расположения элементов


Примечания:
1. При необходимости работы диммера от напряжений выше 20-25 В,
необходимо установить суппресор D4. В противном случае D4
заменить перемычкой.
2. Для обеспечения надежности, в зависимости от питающего
напряжения, суппресор выбрать с напряжением стабилизации на 15 В
меньше питающего.
3. Токопроводящие открытые дорожки залудить!
4. Транзистор установить на радиатор площадью не менее 600 кв.см
5. При долговременных нагрузках близких к максимальным, обеспечить
конвективное охлаждение печатной платы.
