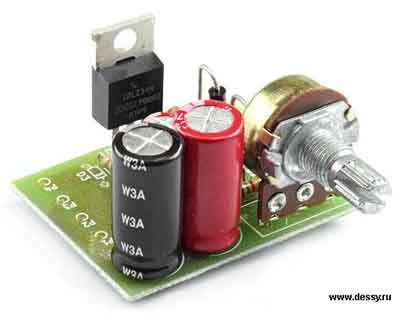

Модуль RP124M. Регулятор мощности с ШИМ
Артикул:
RDKT21406
Код товара:
410270
Нет в наличии
- Описание
Описание
Спаянная конструкция с инструкцией в упаковке.
Данный набор позволяет реализовать регулятор мощности с широтно-импульсной модуляцией, который применяется совместно с устройствами, питающимися от постоянного тока. Обладает высоким КПД, большой нагрузочной способностью и широким диапазоном питающих напряжений. Может использоваться для регулирования скорости вращения коллекторных электродвигателей постоянного тока, мощности нагревательных приборов, ламп накаливания, с максимальным током потребления до 10 А.
Устройство собрано на интегральном таймере LM555N, включённом в режиме генератора импульсов с постоянной частотой. Скважность и длина импульсов изменяется положением движка переменного резистора RV1, это позволяет регулировать коэффициент заполнения ШИМ, и следовательно - среднюю мощность в нагрузке.
Напряжение питания таймера LM555N не должно превышать 16 В, поэтому, при необходимости питать устройство от более высокого напряжения, индуктивность L1 и конденсатор C1 нужно заменить на резистор Rx и стабилитрон Dx, сформировав тем самым параметрический стабилизатор на 9,1 В.
В качестве регулирующего элемента применён MOSFET Q1, работающий в ключевом режиме. Так как в открытом состоянии сопротивление перехода сток-исток имеет очень низкое сопротивление (менее 0,05 Ом для IRLZ34), то на транзисторе, даже при коммутировании токов 10 А, выделяется незначительное количество тепла. Это позволяет в большинстве случаев отказаться от необходимости применения радиаторов.
Частота генерации, в зависимости от условий, может быть изменена в широких пределах подбором конденсатора C3.
Характеристики:
• Номинальное напряжение питания: 7...15(35*) В;
• Номинальный ток потребления: < 10 мА;
• Максимальный ток нагрузки:
•• Средний: 10 А;
•• Импульсный: 25 А;
• Коэффициент заполнения ШИМ: 5...95 %;
• Частота ШИМ: ~20 кГц;
• КПД: > 95 %.
Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.
Примечание:
Данная конструкция особенностей не имеет.
