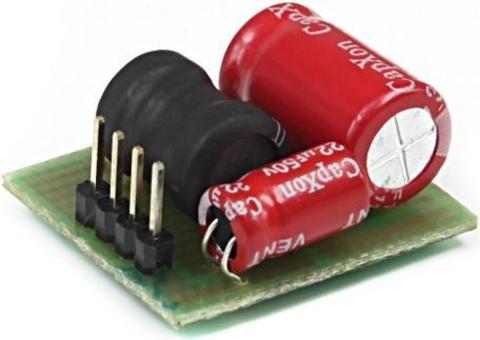

Модуль RP235M. Регулируемый понижающий DC-DC преобразователь

Спаянная конструкция с инструкцией в упаковке.
Данное устройство представляет собой импульсный понижающий регулируемый ШИМ преобразователь напряжения обладающий высоким КПД и небольшими габаритными размерами. Предназначен для встраивания в различного рода радиоэлектронную аппаратуру.
Устройство построено по схеме DC/DC конвертора с понижением напряжения на выходе (англ. step-down или buck) с использованием специализированной микросхемы L5973D.
Регулировка выходного напряжения производится с помощью потенциометра RV1.
После регулировки потенциометра рекомендуется зафиксировать движок фиксирующим агентом. При токе нагрузки более 1А необходимо обеспечить конвекционный охлаждающий воздушный поток.

Характеристики:
• Диапазон входных напряжений: 5...30 В;
• Диапазон выходных напряжений: 3,3...15 В;
• Выходной ток:
•• 1,5 А (При Uвых = 3,3 В);
•• 1 А (При Uвых = 5 В);
•• 0,5 А (При Uвых = 15 В);
• Максимальный выходной ток: 2 А;
• КПД: > 80 %.

Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.

Примечания:
• Схема особенностей не имеет.
