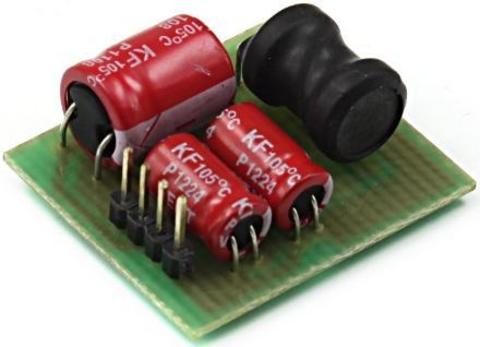

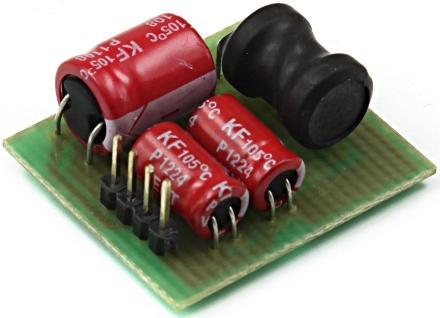

Модуль RP236M. Регулируемый ИНВЕРТИРУЮЩИЙ DC-DC преобразователь

Артикул: RDKT23826
Код товара: 416673
Есть в наличии
480 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание
Спаянная конструкция с инструкцией в упаковке.
Данное устройство представляет собой импульсный инвертирующий регулируемый ШИМ преобразователь напряжения обладающий высоким КПД и небольшими габаритными размерами. Предназначен для встраивания в различного рода радиоэлектронную аппаратуру.
Устройство построено по схеме DC/DC преобразователя с изменением полярности выходного напряжения с использованием специализированной микросхемы L5973D.
Регулировка выходного напряжения производится с помощью потенциометра RV1.
После регулировки потенциометра рекомендуется зафиксировать движок фиксирующим агентом. При токе нагрузки более 1А необходимо обеспечить конвекционный охлаждающий воздушный поток.

Характеристики:
• Диапазон входных напряжений: 5...30 В;
• Диапазон выходных напряжений: -3...-15 В;
• Номинальный выходной ток: 0,5 А;
• КПД: ~80 %.

Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.

Примечания:
• Схема особенностей не имеет.
