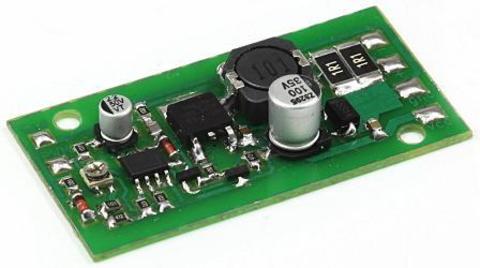

Модуль RP255AM. Драйвер светодиода (LED) (310 мА)
Артикул:
RDKT23039
Код товара:
412270
Нет в наличии
- Описание
Описание
Собранный модуль с инструкцией в упаковке.
Устройство представляет собой импульсный стабилизатор тока, собранный на дискретных элементах, и обладающий минимальной ценой. Может применяться для встраивания в светодиодные светильники, лампы, как источник питания декоративной светодиодной подсветки, и др. Предназначен для прямого питания мощных светодиодов.
Схема построена на интегральном двойном компараторе LM393, включённом по схеме понижающего преобразователя.
Выходной ток задаётся резисторами R10 и R11. Напряжение, снятое с R10 и R11, сравнивается компаратором U1.1 с опорным, сформированным D1 и потенциометром RV1. Когда Q3 открывается, ток течёт через L1, светодиоды и резисторы R10 и R11. Дроссель не позволяет току резко повышаться, поэтому ток возрастает постепенно. Когда напряжение на резисторе повышается, напряжение на инвертирующем входе компаратора U1.1 также увеличивается. Когда оно становится выше опорного напряжения, Q3 закрывается и ток через него перестает течь.
Поскольку дроссель L1 "заряжен", в схеме остаётся ток. Он течёт через диод Шоттки D3 и питает светодиоды. Постепенно этот ток затухает и цикл начинается снова.
При помощи потенциометра выходной ток можно изменять в диапазоне от 100 % до 9 %. Эффективность драйвера (КПД) составляет 90 %.
Схема имеет дополнительный вход PWM для регулировки яркости светодиодов от внешнего источника ШИМ сигнала.
Максимальная частота ШИМ составляет 1...2 кГц.
Характеристики:
• Входное напряжение: 6...20 В;
• Диапазон выходных напряжений: 5...18 В;
• Максимальный ток нагрузки: 310 мА.
Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.
Примечания:
• Мощность постоянных резисторов R1...R9: 0,25 Вт;
• Мощность постоянных резисторов R10, R11: 2 Вт;
• Дроссель L1 должен быть рассчитан на ток не менее 1,1 А;
• Регулировку тока осуществляется потенциометром RV1;
• Предел тока определяется добавлением/изъятием резистора R11 и изменением номинала резистора R2 (см. таблицу "Конфигурирование выходного тока").
