Модуль RP255LED. Драйвер светодиода + светодиод белого света 10 Вт

Артикул: RDKT0124
Есть в наличии
495 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание

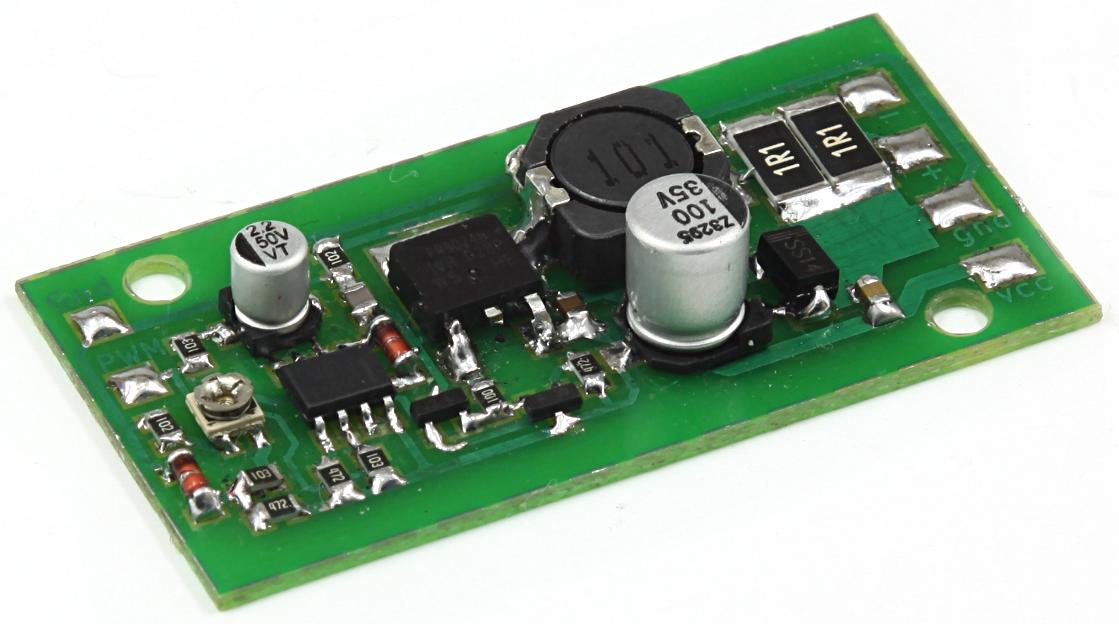

Собранный модуль с инструкцией + светодиод 10 Ватт в упаковке. Плюс этот светодиод!




  Устройство представляет собой импульсный стабилизатор тока, собранный на дискретных элементах, и обладающий минимальной ценой. Может применяться для встраивания в светодиодные светильники, лампы, как источник питания декоративной светодиодной подсветки, и др. Предназначен для прямого питания мощных светодиодов.

Принципиальная схема


  Схема построена на интегральном двойном компараторе LM393, включённом по схеме понижающего преобразователя.
  Выходной ток задаётся резисторами R10 и R11. Напряжение, снятое с R10 и R11, сравнивается компаратором U1.1 с опорным, сформированным D1 и потенциометром RV1. Когда Q3 открывается, ток течёт через L1, светодиоды и резисторы R10 и R11. Дроссель не позволяет току резко повышаться, поэтому ток возрастает постепенно. Когда напряжение на резисторе повышается, напряжение на инвертирующем входе компаратора U1.1 также увеличивается. Когда оно становится выше опорного напряжения, Q3 закрывается и ток через него перестает течь.
  Поскольку дроссель L1 "заряжен", в схеме остаётся ток. Он течёт через диод Шоттки D3 и питает светодиоды. Постепенно этот ток затухает и цикл начинается снова.
  При помощи потенциометра выходной ток можно изменять в диапазоне от 100 % до 9 %. Эффективность драйвера (КПД) составляет 90 %.
  Схема имеет дополнительный вход PWM для регулировки яркости светодиодов от внешнего источника ШИМ сигнала.
  Максимальная частота ШИМ составляет 1...2 кГц.

Схема расположения элементов

Конфигурирование выходного тока


 Характеристики:
  • Входное напряжение: 6...20 В;
  • Диапазон выходных напряжений: 5...18 В;
  • Номинальный ток нагрузки: 750 мА.

 Комплект поставки:
  • Собранный модуль;
  • Инструкция по эксплуатации.

 Примечания:
  • Мощность постоянных резисторов R1...R9: 0,25 Вт;
  • Мощность постоянных резисторов R10, R11: 2 Вт;
  • Дроссель L1 должен быть рассчитан на ток не менее 1,1 А;
  • Регулировку тока осуществляется потенциометром RV1;
  • Предел тока определяется добавлением/изъятием резистора R11 и изменением номинала резистора R2 (см. таблицу "Конфигурирование выходного тока").
