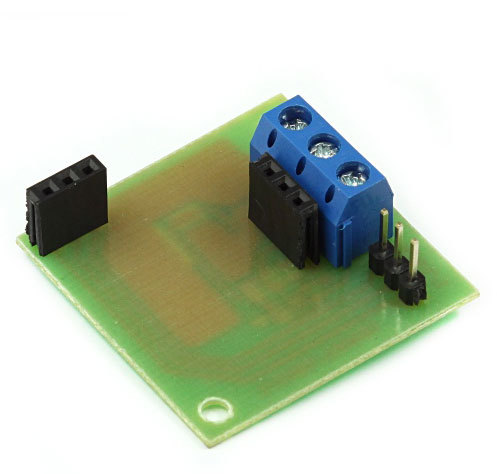

Модуль RP263.1M. Коммуникатор для датчиков SB0061/SB0071

Коммутирующие модули RP263M.1, RP263M.2, RP263M.3 разработаны специально для работы с датчиками SB0061, SB0071, SB00622A, SB0081. Рекомендуемое применение — включение светодиодных лент, низковольтных ламп или других нагрузок постоянного тока до 5 А с напряжением 12 В. Применение полевого транзистора в качестве коммутирующего элемента и отказ от реле позволили сделать устройства абсолютно бесшумными и значительно снизить их размер, а малая рассеиваемая мощность позволяет их эксплуатировать непрерывно.
Модули RP263M.x обеспечивают простое включение/выключение нагрузки, в то время как RP270M, RP271M и RP272M выполняют функцию Soft Switch, осуществляя плавное включение и выключение для улучшения зрительного восприятия.

Ниже приведены характеристики и схематические изображения модулей.

Технические характеристики:

Uвх: 12 В;
Iнагр: до 5 А;
Размеры: 35 x 35 мм;
Монтажное отверстие: 3 мм.

Таблица совместимости:

*Следует соблюдать правильную полярность при установке датчика на плату.

Для подключения нагрузки и датчиков следует придерживаться следующих правил (как показано на рисунках ниже):

«+» источника питания и нагрузки подключить к одному контакту клеммника (на плате обозначен знаком «+»);
«-» источника питания подключить к контакту клеммника со знаком «-»;
«-» нагрузки подключить к контакту клеммника «OUT-»;
коммутирующую плату следует прикрепить к токоизолирующей поверхности;
при монтаже между коммутирующей платой и крепёжной поверхностью (или корпусом) следует использовать изолирующую монтажную шайбу или втулку высотой 3 - 5 мм;
установить PIR датчик в гнёзда на плате (для SB00322A и SB00422A допускается применение удлиняющего проводного шлейфа);
регулировка времени задержки и чувствительности фотодатчика (если доступно) осуществляется вращением соответствующих подстроечных резисторов на PIR датчике;
выбор режима работы SB0061/SB0071 (L/H режим) осуществляется джампером (на плату выведен PLS разъём).
