Модуль RP271M. Полупроводниковый модуль плавного включения нагрузки (12 В ; 5 А) для пироэлектрических датчиков движения RA266M (SB00622А-1)

Артикул: RDKT23618
Код товара: 00354
Нет в наличии
440 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание

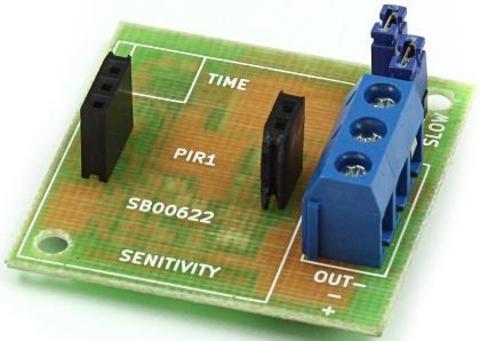

Данное устройство было разработано специально для работы спироэлектрическими датчиками. Рекомендуемое применение — включение светодиодных лент, низковольтных ламп или других нагрузок постоянного тока до 5 А с напряжением 12 В.

Применение полевого транзистора в качестве коммутирующегоэлемента и отказ от реле позволили сделать устройства
абсолютно бесшумными и значительно снизить их размер, амалая рассеиваемая мощность позволяет их эксплуатировать
непрерывно.
Модули M270 - M272 выполняют функцию Soft Switch, осуществляя плавное включение и выключение для улучшения зрительного восприятия вследствие уменьшения раздражения зрительного нерва. Имеется возможность выбора скорости затухания (джампер SLOW), режим полного или частичного выключения(джампер Ч/П). Режим частичного выключения позволяет обеспечить дежурное освещение.
Для подключения нагрузки и датчиков следует придерживаться следующих правил:
«+» источника питания и нагрузки подключить к одному контакту
клеммника (на плате обозначен знаком «+»);
«-» источника питания подключить к контакту клеммника со
знаком «-»;
«-» нагрузки подключить к контакту клеммника «OUT-»;
Коммутирующую плату следует прикрепить к токоизолирующей
поверхности;
Установить PIR датчик в гнёзда на плате, регулировка времени
задержки и чувствительности фотодатчика (если доступно)
осуществляется вращением соответствующих подстроечных
резисторов на PIR датчике;
Выбор режима работы SB0061/SB0071 (L/H режим)
осуществляется джампером (на плату выведен PLS разъём).

Технические характеристики:
Uпит, В ........................................................ 12;
Uнагрузки, В .................................................. 12;
I нагрузки, А ................................................ до 5;
Время быстрого выключения................... 2 с;
Время медленного выключения
(установлен джампер SLOW)................... 7 с;
Интенсивность освещения в дежурном
режиме(установлен джампер Ч/П)......... 10 %
