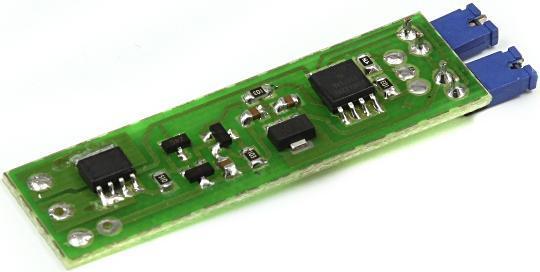

Модуль RP273M. Полупроводниковый модуль плавного включения нагрузки

Для пироэлектрических датчиков движения RA268M (SB00322А-1) и RA269M (SB00422А-1)
Данное устройство было разработано специально для работы с пироэлектрическими датчиками. Рекомендуемое применение —
включение светодиодных лент, низковольтных ламп или других нагрузок постоянного тока до 5 А с напряжением 12 В.

Применение полевого транзистора в качестве коммутирующего элемента и отказ от реле позволили сделать устройство абсолютно бесшумными и значительно снизить его размер, а малая рассеиваемая мощность позволяет их эксплуатировать непрерывно. Модуль M273 выполняют функцию Soft Switch, осуществляя плавное включение и выключение для улучшения зрительного восприятия. Имеется возможность выбора скорости затухания (джампер "Плавно"), режим полного или частичного выключения(джампер "Дежурное осв."), позволяющий обеспечить дежурное освещение малой интенсивности.
Для подключения нагрузки и датчиков следует придерживаться следующих правил:
«+» источника питания и нагрузки подключить к одному контакту клеммника (обозначен как «In+/Load+»);
«-» источника питания подключить к «In-»;
«-» нагрузки подключить к контакту «Load-»;

Коммутирующую плату следует прикрепить к токоизолирующейповерхности или поместить в специальный корпус;

Технические характеристики:
Uпит, В ........................................................ 12;
Uнагрузки, В .................................................. 12;
I нагрузки, А ................................................ до 5;
Время быстрого выключения................... 2 с;
Время медленного выключения
(установлен джампер Плавно)................. 7 с;
Интенсивность освещения в дежурном
режиме(джампер Дежурное осв.)......... 10 %
