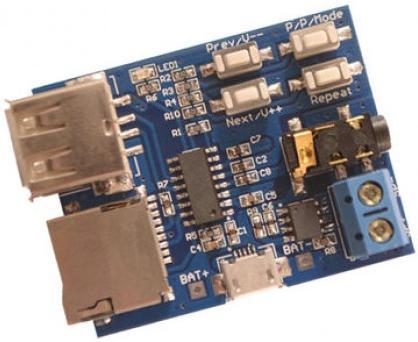

Модуль RS012. Mp3 плеер. USB+microSD до 32 ГБ. Стерео AUX выход + УНЧ на 3 Вт


  Поддерживает накопители объёмом до 32 Гб. Встроенный усилитель НЧ мощностью 3 Вт (выход выведен на клеммник). Встроенный разъём для наушников.
  Питание от MicroUSB или от другого источника (выведено на контакты)

 Характеристики:
  • Поддерживаемый формат файлов: mp3;
  • Источник файлов: USB накопитель или MicroSD карта до 32 Гб;
  • Выходы: Стерео AUX разъём для наушников и клеммник для динамика;
  • Услитель: Встроенный (3 Вт);
  • Управление: Кнопочное (на плате);
  • Питание устройства: DC 3,7...5,5 В (через microUSB-кабель или от внешнего источника через контакты на плате);
  • Диапазон рабочих температур: -5...+55 градусов Цельсия;
  • Относительная влажность: 5...95 % (без образования конденсата);
  • Размеры устройства: 48 x 36 x 14 мм;
  • Масса: ~20 г.

Питание платы от источника питания 5 В через micro-USB (5В), либо от литиевой батарейки 3,7 В (подключение к контактам BAT- и BAT+). Плеер воспроизводит музыкальные файлы с USB-флешки (до 32 Гб) и micro-SD карты (до 16 Гб), на плате имеются соответствующие разъемы. При подключении питания автоматически воспроизводит файлы с micro-SD карты, при ее отсутствии с USB носителя. При воспроизведении музыки мигает красный светодиод. Если вы используете режим воспроизведения с USB накопителя, рекомендуется использовать источник питания 5В, так как некоторые накопители не поддерживает 3.7 В источники питания.
Плата имеет встроенный моно усилитель мощностью 2 Вт (3 Вт при питании от 5 В). Вывод звука:

• на разъем jack 3,5" под линейный выход (можно подключить, например наушники или активные колонки);
• на выводы клеммника непосредственно для подключения динамика ( 4 Ом 3 Вт).

Качество звука превосходное.

На плате расположены 4 кнопки. Назначение кнопок:

PREV / V-- :

• однократное нажатие включает предыдущую песню;
• удержание уменьшение громкости.

NEXT / V ++ :

• однократное нажатие включает следующую песню;
• удержание увеличивает громкость.

P/P / Mode :

• однократное нажатие запускае/останавливает воспроизведение;
• удержание переключает режим воспроизведения с USB или micro-SD накопителя.

Repeat :

однократное нажатие переключает режим воспроизведения "одной песни" или "всех песен".


Плата очень компактная (размеры 45 мм х 36 мм). Можно встраивать в древние магнитофоны или плееры, где нет воспроизведения с USB или micro-SD накопителя, либо при помещении в корпус в качестве миниатюрного переносного плеера.
