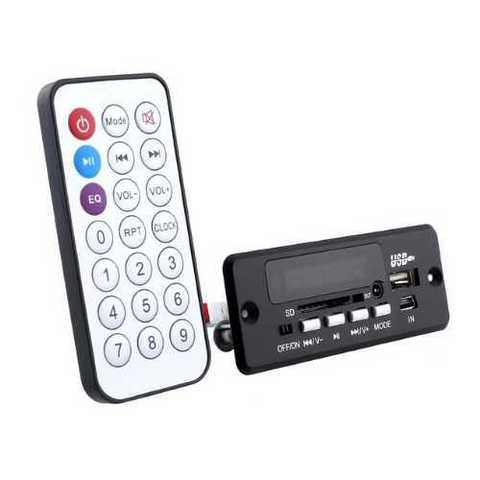

Модуль RS019. Плеер с индикатором и пультом
Артикул:
RDKT0166
Нет в наличии
- Описание
Описание
Модуль для встраивания представляет собой одноплатное устройство, включающее себя FM -тюнер, аудиоплеер и устройство индикации. Модуль оснащен пультом ДУ инфракрасного диапазона.
Краткое описание.
Устройство, оснащенное лицевой панелью, предназначенно для встраивания в какую-либо звуковоспроизводящую аппаратуру, компьютерные системные блоки, приборные панели автомобилей и прочее.
Устройство собрано на печатной плате, на которой находятся активные элементы, слот для подключения SD TF карты и разъемы. FM -тюнер реализован на микросхеме RDA5807FP, для использования тюнера необходимо припаять антенну к точке X1 на плате устройства.
Аудиоплеер, включая блок индикации и управления, собран на контроллере АС1431H81505. Напряжение питания устройства, выходные и входные сигналы подключаются к устройству через установленные на плате разъемы - "+/-12 V", "L/R OUT" и "L/R IN". Устройство может считывать аудиофайлы с SD/MMC, TF карты, USB накопителей или воспроизводить с внешнего источника (AUX, линейный вход). Выбор носителя осуществляется кнопкой "MODE", символ выбранного источника отображается на дисплее.
Важно! Данный радиоконструктор предназначен для работы с внешним усилителем. Во избежание повреждения модуля нельзя подключать звуковоспроизводящие устройства непосредственно к выходным контактам платы без усилителя.
Технические характеристики
Модуль
•Функциональные возможности: аудиоплеер, FM-тюнер, часы
•битрейт MP3, К8-320
•WAV , Гц 8-48000
•полоса FM-тюнер, МГц 87,5 - 108
•эквалайзер 5 предустановленных
•Светодиодный дисплей 1,4 дюйм, красного свечения.
•Напряжение питания модуля, В 5
•Потребляемый ток, mA 200-900
•Поддерживаемые форматы носителей SD/MMC до 32 Гб
•Размер передней панели, мм 93 х 35
•Размер монтажного отверстия, мм 77 х 28
Пульт управления
•Используемый диапазон инфракрасный
•Дальность действия, м до 10
•Элемент питания CR2025
•Размер, мм 86 х 40 х 6
* - производитель оставляет за собой право вносить изменения в схемотехнические решения, не влияющие на функциональность приборов без предварительного извещения потребителей.
