Модуль RS022. Монофонический MP3 плеер

Артикул: RDKT0248
Есть в наличии
250 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание
     Модуль предназначен для использования как в составе конструкций на платформе Arduino, так и в самостоятельных разработках по звуковому сопровождению технологических, игровых и иных процессов.

Краткое описание

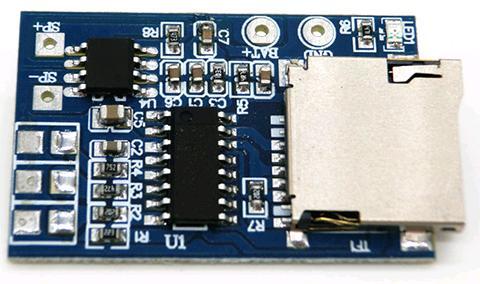

      Радиоконструктр собран на микросхеме GPD2846A на печатной плате размером 34 на 22 мм, на которой установлена микросхема плеера, стабилизатор питания и слот TF карты.
      Также, на плате расположены контактные площадки для подключения кнопок управления плеером и светодиод индикации включения питания и воспроизведения. При включении питания загорается красный светодиод и начинается воспроизведение аудиофайлов. При отключении питания и последующим включении воспроизведение начинается с того момента, на котором закончилось при выключении питания.
      Важно! Плеер не поддерживает папки и подкаталоги, аудиофайлы необходимо записывать непосредственно в корневой каталог!
Подключение питания – GND и BAT+
Подключение динамической головки – «SP+» и « SP-«.


Управление плеером
      Управление плеером производится путем подключения 8 вывода микросхемы GPD2846A к общему проводу через сопротивления различных номиналов. На контактные площадки можно установить кнопки, а можно припаять провода от удаленного пульта.
      Схема определяет длительность нажатия кнопки, что позволяет управлять плеером, изменяя время удержания кнопки во включенном состоянии:

Название кнопки Действие при коротком нажатии Действие при длительном нажатии
Prev/V-- Проигрывание предыдущего файла Уменьшение громкости
Play/Pause Проигрывание/Пауза
Next/V++ Проигрывание последующего файла Увеличение громкости


Основные технические характеристики:
  • Формат аудиофайлов: MP3
  • Объем поддерживаемых TF карт: 512 Мб- 16 Гб
  • Напряжение питания, Uпит, В: 3,7 -5
  • Выходная мощность, Вт: 2, смешанная, моно
  • Размеры платы: 34.23 мм * 22.33 мм * 1 мм

Важно! Устройство не поддерживает USB протокол и ИК пульт дистанционного управления!
