Модуль RS023. Сверхминиатюрный стереофонический MP3- плеер с возможностью дистанционного управления (ИК-канал)

     Уникальный, вероятно самый малогабаритный однокристальный стереофонический плеер с воспроизведением аудиофайлов с карт памяти micro-SD (TF- карт). Широкие функциональные возможности вместе с исключительно малыми размерами позволяют использовать плеер в разнообразных устройствах – информационных терминалах, торговых, обучающих, игровых и прочих конструкций и автоматов.

Основные технические характеристики:
  • Формат аудиофайлов: MP3, WAV
  • Тип и объем карт памяти: micro-SD, до 32 Гб
  • Поддерживаемый битрейт, кбит/сек: 32-320
  • Эквалайзер: 3 предустановленных
  • Управление: возможность подключения 11 кнопок
  • Беспроводное ДУ: ИК – канал
  • Напряжение питания, В: 3,7 – 5, возможно питание от литиевой батареи 3,7 В
  • Габаритные размеры, мм: 19,8 х 18,4 х 3
  • Вес, гр: 3

Управление и внешние подключения:

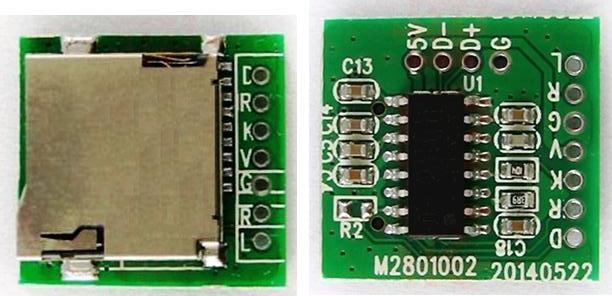

     Непосредственно модуль содержит держатель для карты памяти и микросхему плеера с необходимыми радиокомпонентами. Проигрывание файлов начинается сразу после подключения питания. В случае необходимости, возможно управление плеером как с использованием беспроводного пульта управления, так и с использованием внешних кнопок управления. При этом используется один вход микросхемы, а подаваемая команда определяется резисторами разного номинала, подключаемых к управляющему входу микросхемы (см. схему). Подключение кнопок позволяет использовать как упрощенное управлениие 4 кнопками, так и полнофункциональное управление. В упрощенном варианте кратковременное нажатие кнопки « NEXT» («PREV») переключает проигрывание на трек вперед или назад, а длительное нажатие увеличивает или уменьшает громкость.
     Возможно подключение дистанционного управления с использованием ИК-диапазона излучения. Для этого необходимо дополнительно приобрести инфракрасный фотоприемник и пульт дистанционного управления.
