Модуль RS1106.1M. Переговорное устройство (интерком)

Переговорное устройство предназначено для обеспечения двусторонней связи в полудуплексном режиме в различных или
разделённых перегородкой помещениях. Например, кассах банков, вокзалов, отделений почты, в складских помещениях, на
производствах и т.д.
Устройство позволяет осуществить независимую регулировку громкости для каждого динамика, а также выставить порог срабатывания для устранения влияния фонового шума.
Работа устройства проста.
После подачи питания загорится индикаторный светодиод (на плате обозначен как POWER LED).
Кнопка, подключённая к выводам TRANSMIT/RECEIVE, определяет направление речи. Если контакт разомкнут, то передача будет идти от внешнего микрофона (EXTERNAL MIC) на внутренний динамик (INTERNAL SPEAKER). Если замкнут — от внутреннего микрофона
(INTERNAL MIC) на внешний динамик (EXTERNAL SPEAKER). При использовании кнопки без фиксации, это позволяет операционисту
или кассиру слышать клиентов всегда, а клиенту кассира — только по желанию последнего. Регулировка громкости осуществляется
потенциометрами EXTERNAL VOLUME и INTERNAL VOLUME для внешнего и внутреннего динамика соответственно. Переменный
резистор NOISE THRESHOLD служит для задания порога срабатывания устройства. Вращая его по часовой стрелке этот порог
увеличивается, против часовой — уменьшается.

Блок питания
Сборка и подключение:
• Все элементы могут быть подключены посредством проводов или (при возможности) смонтированы на плате.
• Для подключения микрофонов и регуляторов громкости следует использовать экранированный провод. При этом для микрофонов
экран подключать лишь в одном месте к плате (см. рисунок).
• При подключении микрофонов следует соблюдать полярность.
• Блок питания с выходным напряжением от 9 до 12 В и током не менее 500 мА следует подключить к разъёму POWER, соблюдая
полярность.






Технические характеристики
Напряжение питания - 9-12 В
Ток покоя (при Uпит = 9В)- 30 мА
Макс. потребляемый ток (при Uпит = 9В) - 500 мА

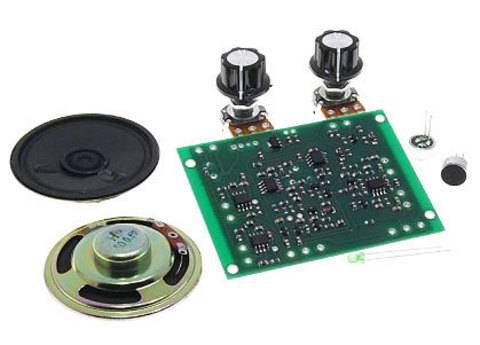

Комплектация
Плата с распаянными компонентами — 1 шт
Переменные резисторы — 2 шт
Ручки для перем. резисторов — 2 шт
Микрофоны электретные — 2 шт
Динамики (0,5 Вт, 8 Ом) — 2 шт
Светодиод (для индикации питания) — 1 шт

Переговорное устройство. Модуль RS1106.1M. Описание в формате PDF
