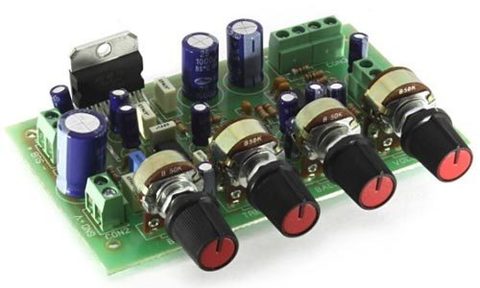

Модуль RS162M. УНЧ TDA7377 стерео 2х15 Вт с сабвуфером 30 Вт

Артикул: RDKT25574
Есть в наличии
1050 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание
Спаянное и проверенное устройство с инструкцией в упаковке.

Этот конструктор предназначен для тех, кто хочет собрать компактный стерео усилитель с сабвуфером на одной плате с питанием от двенадцативольтового источника питания. В усилителе используется микросхема TDA7377, которая обладает высокими характеристиками и имеет защиту от короткого замыкания на выходе и перегрева.
Принципиальная схема


  Регулировка громкости осуществляется резистором R1(Volume). Уровень сигнала между каналами можно сбалансировать сопротивлением R4(Balance). Регулировку спектра в области высоких частот можно выполнить сопротивлением R21(Treble). Сигнал сабвуфера формируется сумматором DA2.1 и активным фильтром на DA2.2. Уровень сигнала сабвуфера регулируется сопротивлением R26(Bass). Основное усиление сигнала осуществляется микросхемой DA3(TDA7377).
  Входной сигнал подаётся на разъём CON1. Усиленный сигнал с разъёма CON3 подаётся на правый и левый канал акустики, а с разъёма CON4 на динамик сабвуфера. Питание на усилитель подаётся через разъём CON2.
Схема расположения элементов


 Характеристики:
  • Напряжение питания: DC 10...18 В;
  • Полоса воспроизводимых частот: 20...20 000 Гц;
  • Входное сопротивление: 10 кОм;
  • Глубина регулировки тембра по ВЧ: 12 дБ;
  • Коэффициент гармоник, при Uпит = 14,4 В ; Р = 0,1...10 Вт: 0,03 %;
  • Номинальная выходная мощность каналов L,R при U = 14,4 B и R = 4 Ом: 2x10 Вт;
  • Номинальная выходная мощность сабвуфера при U = 14,4 B и R = 4 Ом: 1x20 Вт;
  • Размеры устройства: ~108 x 80 x 25 мм;
  • Общая масса набора: ~40 г.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по сборке и эксплуатации.

 Примечания:
  • На плате должны быть запаяны 4 перемычки из изолированного провода, одна из которых находится между выводами ИМС DA3.
  • DA3 необходимо устанавливать на теплоотвод общей площадью не менее 200 кв. см.


Для увеличения нажмите на картинку
(навигация по картинкам осуществляется стрелочками на клавиатуре)

Радиоконструктор RS162. Стереофонический УНЧ 2х15 Вт на микросхеме TDA7377 с сабвуфером 30 Вт
Радиоконструктор RS162. Стереофонический УНЧ 2х15 Вт на микросхеме TDA7377 с сабвуфером 30 Вт
