Модуль RS280AM. Устройство звукозаписи aPR33DB_C1.1 (APlus)

Артикул: RDKT22620
Код товара: 416679
Нет в наличии
1105 руб 550 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание
Спаянная конструкция с инструкцией в упаковке.

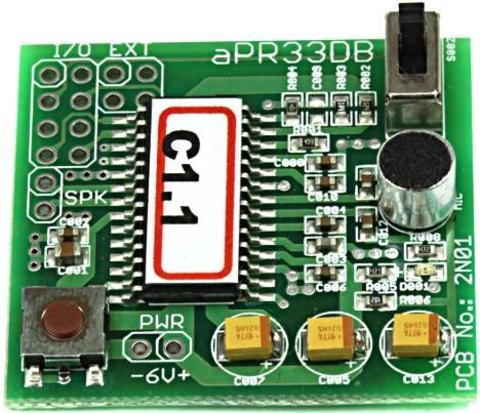

Модуль RS280AM - устройство звукозаписи aPR33DB_C1.1 производства APLUS - предназначен для записи и воспроизведения звуковых сообщений, общей продолжительностью до 680 сек., с управлением по SPI интерфейсу.
Управление модулем осуществляется шестнадцатибитными командами. Для записи, воспроизведения и удаления сообщений в биты D9 … D0, соответствующих команд, записывается номер звукового сообщения по порядку следования в двоичном представлении.


Схема управления модулем

Для увеличения нажмите на картинку

Схема управления модулем RS280AM


Нумерация сообщений начинается с нуля. Продолжительность записи сообщения ограничена объёмом памяти микросхемы и может составлять до 680 сек.


Подключение к модулю RS280AM звуковоспроизводящего устройства


Модуль RS280AM поддерживает два режима аудио выхода: ШИМ и ЦАП. В режиме ШИМ возможно подключение динамика с сопротивлением не менее 16 Ом непосредственно к модулю. Для подключения модуля к внешнему акустическому устройству используется режим ЦАП.
Модуль RS280AM позволяет создавать недорогие встраиваемые системы озвучивания выполняемых процессов, является конкурентоспособным предложением для разработки штучных и серийных изделий, где требуется применение сервисных сообщений или мелодий.

Характеристики:
  • Напряжение питания: DC 3...6 В;
  • Продолжительность записи: До 680 с;
  • Количество записываемых сообщений: 1024 шт;
  • Диапазон рабочих температур: 0...+50 градусов Цельсия;
  • Относительная влажность: 5...95 %;
  • Интерфейс: Цифровой
  • Размеры устройства: 36 x 33 x 13 мм;
  • Масса: ~15 г.

Комплект поставки:
  • Собранный модуль;
  • Инструкция по эксплуатации.
