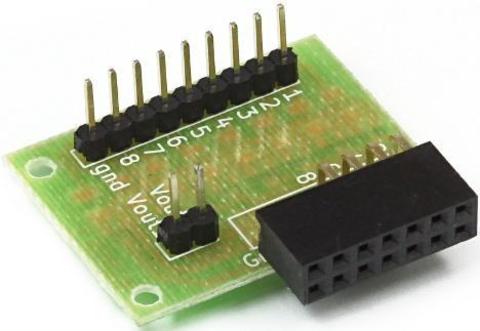

Модуль RS280B.1M. Универсальный модуль маломощных ключей

Артикул: RDKT23561
Код товара: 416681
Есть в наличии
360 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание
Спаянная конструкция с инструкцией в упаковке.
Модуль представляет собой сборку биполярных ключей с открытым коллектором.
Схема состоит из восьми биполярных транзисторов в ключевом режиме. Управляющие сигналы подаются на контакты разъёма P1. К разъёму P2 подключается коммутируемое устройство. Так как транзисторы npn - типа и включены по схеме с общим эмиттером, модуль выполняет коммутацию положительного напряжения, которое составляет 3...30 В.
Управляющее напряжение составляет 1 ... 12 В, что позволяет использовать модуль при работе с ТТЛ и КМОП логикой.
Широкий диапазон управляющего и коммутирующего напряжений позволяет использовать модуль для согласовании уровней, коммутации слаботочных узлов схем, либо как логический инвертор сигнала с использованием подтяжки к плюсу питания.
Модуль полностью совместим с RS280BM, что даёт возможность использовать его как устройство электронной коммутации для воспроизведения звуковых сообщений. Контакты Vout1 и Vout2 разъёма P3 позволяют подключить акустическое устройство или динамик, с сопротивлением не менее 16 Ом для воспроизведения записанных сообщений.

Характеристики:
• Коммутируемое напряжение: 3...30 В;
• управляющее напряжение: 1...12 В.

Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.
