Модуль с дисплеем расстояния с ультразвуковым датчиком обнаружения

Артикул: SR-05
Код товара: 00455
Есть в наличии
770 руб 650 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание
Модуль с диплеем расстояния с ультразвуковым датчиком обнаружения
Ultrasonic Ranging Module Display Distance Alarm

Модуль индикации предназначен для совместной работы с ультразвуковым датчиком расстояния  Датчик HC-SR04 имеет 4 штыревых контакта. Для соединения с датчиком модуль с дисплеем расстояния для ультразвукового датчика обнаружения имеет соединитель из четырёх контактов. Соединение модуля с датчиком позволяет создать электронный прибор измеряющий расстояние.

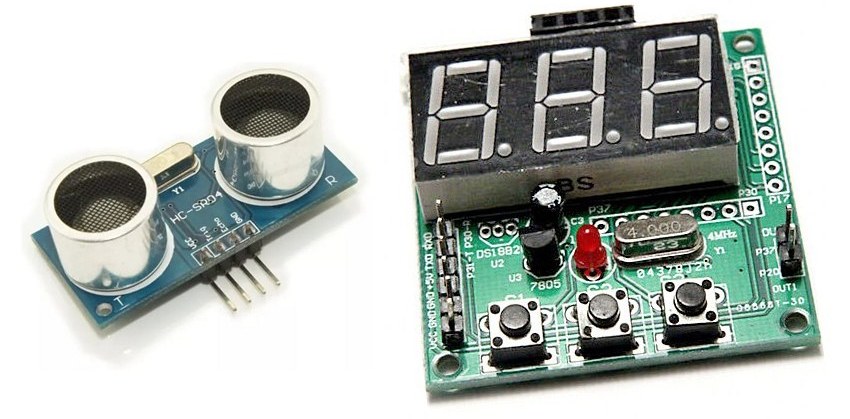

Модуль с дисплеем расстояния для ультразвукового датчика обнаружения и звуковой датчик обнаружения HC-SR04.

На светодиодном дисплее отображается измеренное расстояние в сантиметрах. Применение модуля актуально при измерении размеров помещения до 5 м. Особенно в случаях, где нельзя применить обычную измерительную линейку или рулетку. Это понадобится при измерении высоты потолка помещения или ширины траншеи, глубины ямы в несколько метров.

Характеристики

Напряжение питания 7–12 В
Максимальный ток потребления менее 50 мА
Точность измерения 0,01 м
Наибольшее измеряемое расстояние 5 м
Размеры 50 x 44 x 12 мм

Основные компоненты

Модуль работает под управлением программы, хранящейся в микроконтроллере, смонтированном на обратной стороне платы. Имеется свой стабилизатор питания 5 В. На плате две двухконтактные винтовые клеммы: питание VCC GND и OUT1 OUT2. Модуль с дисплеем расстояния для ультразвукового датчика обнаружения содержит три кнопки управления и индикатор. Предусмотрено место для установки датчика температуры DS18B20. Датчик температуры понадобится для повышения точности данных от датчика расстояния. Его работа основана на заложенной в собственной электронике скорости звука в воздухе, зависящей от температуры. Электроника прибора, в который входят модули, зная температуру, может компенсировать погрешность. Датчик температуры DS18B20 здесь https://arduino-kit.ru/product/datchik-temperaturyi-ds18b20.

Порядок работы

В работе модуля используется долговременная память МК. C помощью клавиатуры устанавливается диапазон измерения. Значения диапазона сохраняются в памяти при отключенном питании. После подачи питания нажмите и удерживайте кнопку S1 в течение 3 секунд. На дисплее должно отображаться LLL. Опять нажмите S1, на дисплее отобразится минимальное измеряемое расстояние, хранящееся в памяти МК. Нажмите кнопку S2, чтобы увеличить это значение или S3 чтобы уменьшить. Для установки верхнего предела измерения снова нажмите кнопку S1, на дисплее отобразится ННН. Используя кнопки S2 и S3 установите новое значение. Снова нажмите S1 для сохранения значений в памяти.
Когда измеренное расстояние меньше минимального значения на выходе OUT2 будет напряжение уровнем 4,5 В. Если измеренное расстояние выше верхнего предела, то на выходе OUT1 будет напряжение 4,5 В и включится светодиод.

Хорошая статья из журнала "Автоматика и программная инженерия, 2017, №4 (22)" PDF (Выражаем благодарность Ю.В. Мручко!).
