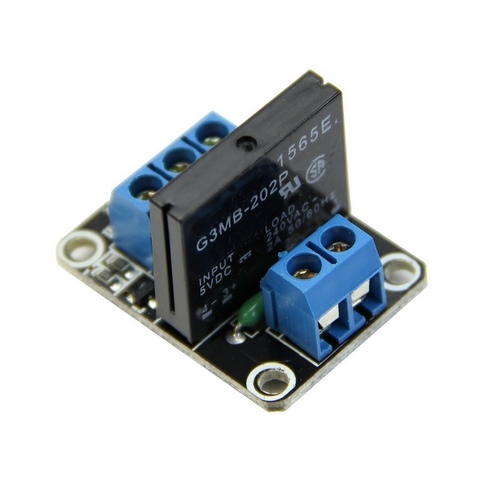

Модуль твердотельного реле 1 канал 5 В
Артикул:
TRM1-5
Код товара:
00896
Нет в наличии
- Описание
Описание
Модуль твердотельного реле 1 канал 5 В
Основой модуля твердотельного реле для управления одной нагрузкой Solid State Relay Module является недорогое твердотельныое малогабаритное реле Omron G3MB-202P. В чем же отличие твердотельных реле от электромеханических?
Твердотельные электронные реле являются обособленным видом модульных полупроводниковых устройств. Основной задачей твердотельных или как их еще называют полупроводниковых реле, является – включение цепи управления токами большой нагрузочной величины с помощью симисторов, транзисторов и тиристоров. Принцип работы твердотельных реле следующий: управляющий сигнал подается на светодиод, который при этом передает сигнал далее – на фотодиодную матрицу, при этом обеспечивается гальваническая развязка коммутируемых и управляющих цепей. Напряжение, которое при этом создается, управляется силовым ключом.
Роль твердотельных реле в современных системах автоматики и управления переоценить трудно. В последние годы в различных областях техники: автомобильной электронике, системах связи, бытовой электронике и промышленной автоматике происходит интенсивная замена обычных электромагнитных реле и пускателей на их электронные твердотельные аналоги.
Приемущества твердотельных реле по сравнению с электромеханическими:
Основой модуля твердотельного реле для управления одной нагрузкой Solid State Relay Module является недорогое твердотельныое малогабаритное реле Omron G3MB-202P. В чем же отличие твердотельных реле от электромеханических?
Твердотельные электронные реле являются обособленным видом модульных полупроводниковых устройств. Основной задачей твердотельных или как их еще называют полупроводниковых реле, является – включение цепи управления токами большой нагрузочной величины с помощью симисторов, транзисторов и тиристоров. Принцип работы твердотельных реле следующий: управляющий сигнал подается на светодиод, который при этом передает сигнал далее – на фотодиодную матрицу, при этом обеспечивается гальваническая развязка коммутируемых и управляющих цепей. Напряжение, которое при этом создается, управляется силовым ключом.
Роль твердотельных реле в современных системах автоматики и управления переоценить трудно. В последние годы в различных областях техники: автомобильной электронике, системах связи, бытовой электронике и промышленной автоматике происходит интенсивная замена обычных электромагнитных реле и пускателей на их электронные твердотельные аналоги.
Приемущества твердотельных реле по сравнению с электромеханическими:
- Отсутствие электромагнитных помех при включении цепи;
- Высокий уровень быстродействия;
- Контакты не шумят и не дребезжат;
- Гарантированность срабатываний на протяжении большого промежутка времени;
- Возможность применения во взрывоопасных условиях, по причине отсутствия дугового разряда;
- Экономность электропотребления;
- Входные и коммутируемые цепи надежно заизолированы друг от друга;
- Стойкость к нагрузкам ударного и вибрационного характера;
- Компактность герметичного корпуса.
Теперь перейдем конкретно к нашему модулю. Он предназначен для замыкания выходной цепи переменного тока (с номинальным напряжением до 240 В), при подаче управляющего сигнала 5 В постоянного тока на вход модуля. Данный модуль можно использовать для управления приборами подключаемыми к сети 220 В (осветительные, бытовые и т.д. с током потребления до 2 А).
В модуле используется реле Omron G3MB-202P с функцией пересечения ноля (zero cross function). Данная функция предусматривает возможность замыкания выходной цепи, только когда переменное напряжение нагрузки пересекает ноль, благодаря чему, ток нагрузки увеличивается плавно. Такой тип включения продлевает срок службы устройств подключённых к силовой части модуля, но делает невозможным замыкание цепей нагрузки постоянного тока.
Характеристики модуля:
- Напряжение срабатывания на входе (S): > 4 В (номинально 5 В);
- Максимальное напряжение на входе (S): < 6 В;
- Максимальный ток, на входе модуля: < 12 мА, при Vcc = 5 В;
- Номинальное напряжение нагрузки (AC): 120 ... 240 В, переменного тока 50/60 Гц;
- Пиковые значения напряжения нагрузки (AC): 75 ... 264 В, переменного тока 50/60 Гц;
- Падение напряжения в цепи нагрузки (AC): <1,6 В;
- Номинальный ток нагрузки (AC): 0,1 ... 2 А;
- Пиковое значение тока нагрузки (AC): 30 А (не повторяющееся и не дольше 20 мс);
- Ток утечки в цепи нагрузки (AC): 1 мА, при напряжении 100 В. 1,5 мА, при напряжении 200 В;
- Максимальное время срабатывания: < 1 мс после пересечения нуля;
- Рабочая температура: -30 ... 80 °C, при относительной влажности воздуха < 85 %;
- Температура хранения: -30 ... 100 °C.
