Модуль Wi-Fi трансивера приём-передача серии ESP8266 LwIP AP + STA

Модуль Wi-Fi трансивера приём-передача серии ESP8266 LwIP AP + STA
ESP8266 Serial WIFI Wireless Transceiver Module Send Receive LWIP AP+STA

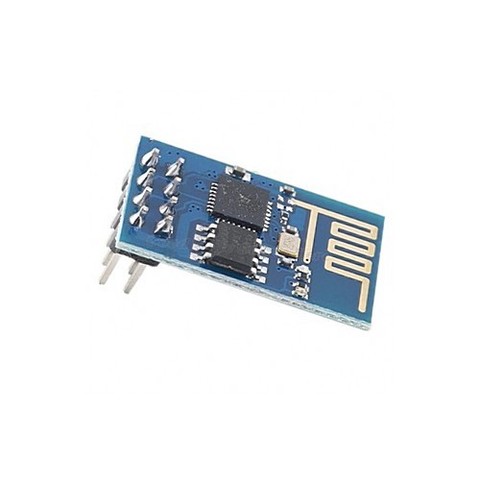

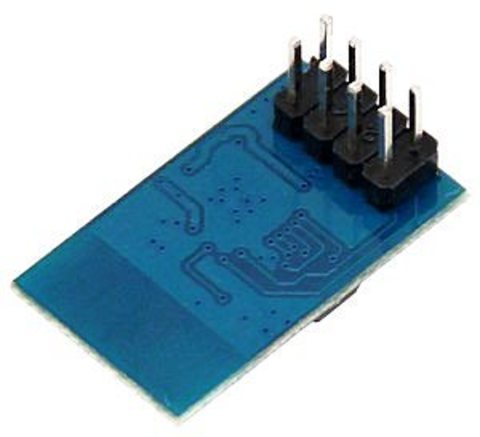

Модуль микроконтроллера ESP8266EX фирмы Espressif оснащен интерфейсом для локальной радиосети Wi-Fi. Тип модуля ESP-01. Он может работать как самостоятельное устройство без дополнительного микроконтроллера благодаря содержащемуся в микросхеме ESP8266 микроконтроллеру класса 8051 и 80 Кб ОЗУ DRAM, и высокоскоростной IRAM так и совместно с одним или несколькими МК. На плате модуля расположены микросхема памяти, кварцевый резонатор, светодиоды, миниатюрная антенна из дорожки на верхнем слое печатной платы в виде змейки и небольшая вилка соединителя. В микросхему интегрирован датчик температуры.
Для работы устройства не требуется подключенный модуль МК. ESP-01 является самостоятельным центральным модулем МК. От грумы центральных модулей Arduino, таких как UNO, MEGA и других отличается содержанием МК фирмы Espressif в отличии от более знакомых Arduino NANO, Arduino Pro Mini в которых использован МК фирмы Atmel.
В тоже время модуль Wi-Fi трансивера приём-передача серии ESP8266 LwIP AP + STA может работать вместе с различными МК благодаря имеющемуся интерфейсу UART. Также модуль работает совместно с персональным компьютером или другим аналогичным прибором, имеющим порты USB или COM c интерфейсом RS232. Это возможно благодаря программной совместимости на уровне класса команд используемых для управления модемами – АТ-команды. При этом соединение выполняется через преобразователь интерфейсов.
Программу, управляющую работой модуля можно обновить из интернета или составить свою. ESP-01 продается с записанной программой, которая обеспечивает работу в режиме моста UART–Wi-Fi для подключения к ПК. Настройка и обмен данными происходят с помощью АТ-команд.
Разработчики ESP-01 обеспечили множество режимов работы модуля.

Совместно с ПК.
TCP сервер,
TCP клиент,
подключение к роутеру Wi-Fi,
раздача сети Wi-Fi.

Самостоятельное устройство.
Управление исполнительными приборами и обработка информации с помощью обмена цифровыми данными по четырем линиям при этом происходит обмен данными через Wi-Fi.
Взаимодействие с такими же модулями через Wi-Fi.
TCP сервер или TCP клиент.
Подключение к роутеру Wi-Fi.
Простой управляющий модуль не использующий возможности Wi-Fi руководящий четырьмя приборами. При подключении дешифратора шестнадцатью. Если две линии использовать в режиме интерфейса, то количество управляемых приборов и источников данных возрастает, ограничиваясь лишь возможностями интерфейса.

Совместно с МК.
Мост UART–Wi-Fi в одном из режимов TCP сервер, TCP клиент, совместно с роутером Wi-Fi.
Накопитель различных данных в микросхеме флешь памяти 4 Мбт.
Выполнение некоторых функций обработки данных благодаря высокому быстродействию и собственным подпрограммам, хранящимся в ПЗУ микроконтроллера ESP8266EX.

Особые режимы.
Замена программного обеспечения, второе название флэш режим.

Использование модуля ESP-01 возможно благодаря существующему и бурно развивающемуся программному обеспечению. Перечисленные режимы работы позволяют применять ESP-01 в стационарных и мобильных приборах в составе систем “умный дом”, подвижных и носимых устройствах. Современные бытовые приборы благодаря применению ESP-01 становятся интернет-вещами. Беспроводная связь Wi-Fi и функция снижения электропотребления особенно актуальны в движущихся роботизированных комплексах с питанием от химических источников тока или от солнечных батарей.


Управление освещением с помощью модуля ESP-01.

Характеристики




Размеры модуля ESP-01.

Функции контактов и индикация
