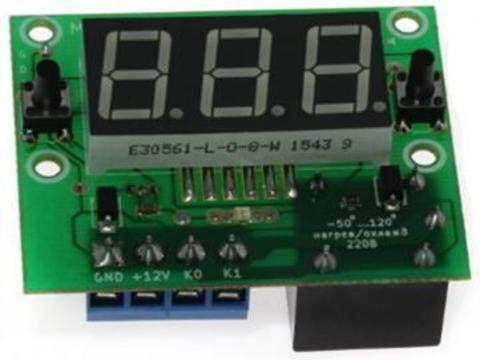

Модуль RA164.1M. Цифровой терморегулятор с LED индикатором 14 мм. Питание DC 12 В
Артикул:
RDKT25530
Нет в наличии
- Описание
Описание
Цифровой терморегулятор - это микроконтроллерное электронное устройство, предназначенное для поддержания заданной пользователем температуры объекта.
Питание Терморегулятора осуществляется от источника постоянного напряжения 12 В, которое подводится к клеммам GND и +12V.
Коммутируемая нагрузка (электрические ТЭНы, компрессоры, вентиляторы и др.) подключается к клеммам K0 и K1.
Трёхразрядный светодиодный индикатор отображает значения температуры, измеряемой высокоточным датчиком DS18B20.
Датчик изначально установлен на плату Терморегулятора, но может быть вынесен за её пределы с помощью двухпроводного кабеля.
Управление терморегулятором осуществляется с помощью двух кнопок, расположенных по обе стороны от индикатора.
Управление нагрузкой осуществляется путем её коммутации через встроенное в прибор реле.
При работе в режиме НАГРЕВ - при достижении заданной температуры t, терморегулятор отключает нагревательный элемент до падения температуры на заданное пороговое значение t (Gs), после чего электропитание нагревательного элемента возобновляется.
При работе в режиме ОХЛАЖДЕНИЕ терморегулятор поддерживает температуру объекта не выше заданной температуры t.
При первоначальном включении охлаждение происходит до значения t- t, т.е. ниже заданной температуры t на значение t, после чего реле отключается.
При нагреве объекта до температуры t, терморегулятор включает охлаждающий элемент и объект снова охлаждается на установленное значение t- t.
Далее цикл повторяется.
Характеристики:
• Диапазон измеряемых температур: -50...+120 градусов Цельсия;
• Погрешность измерения: Не более 0,5 градуса Цельсия;
• Температурный порог (t): 0,0...25 градусов Цельсия;
• Индикатор: Светодиодный, семисегментный, трёхразрядный;
• Высота цифр на индикаторе: 14 мм;
• Максимальный ток активной нагрузки: 7 А ;
• Напряжение питания: DC 12 В (±10 %);
• Потребляемая мощность: Не более 2 Вт;
• Габаритные размеры: 55 х 45 х 26 мм;
• Масса: ~15 г.
