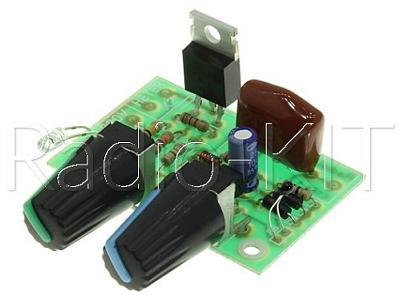

Модуль RA174.1M. Терморегулятор для инкубатора «Птенец»

  Терморегуляторы серии RA174.1 предназначены для создания простых и надёжных в работе инкубаторов для птицы с использованием ламп накаливания (в качестве нагревательных элементов), мощность которых не превышает 200 Вт.
  Минимальный набор деталей делает устройство не только недорогим, но и обеспечивает высокую надёжность.
  Наличие двух раздельных регуляторов позволяет установить необходимую температуру с точностью до 0,1 градуса Цельсия.
  В изолированном объемё достаточно один раз с помощью точного внешнего термометра настроить прибор и он будет поддерживать заданную температуру при изменении температуры окружающей среды.
  Модель представлена в виде радиоконструктора (для самостоятельной сборки) RA174.1 и готового (спаянного) модуля RA174.1M.

  Прибор подключается к сети AC 220 В, а нагревательный элемент подключается к модулю.
  Термодатчик установлен на модуле.
  После включения прибора нагрев будет производиться до температуры, заданной с помощью регуляторов «Грубо» и «Точно».
  Контролируя значение температуры термометром, с помощью этих регуляторов нужно подобрать наиболее подходящий режим.
  Следует учитывать, что стабильность поддержания температуры зависит от конструкции инкубатора, его объёма и качества термоизоляции.
  Прибор оборудован двумя светодиодными индикаторами, отображающими подключение прибора к сети и работу нагревателя.

Принципиальная схема модуля RA174.1M.
Терморегулятора для инкубатора «Птенец»



Схема расположения компонентов модуля RA174.1M.

  Описание схемы:
  Питается устройство от сети переменного тока.
  Ключевым элементом схемы является управляемый стабилитрон D7, сравнивающий своё внутреннее опорное напряжение и напряжение делителя R3-R4-R5-R6, и выдающий сигнал ошибки на симистор VS1, коммутирующий нагрузку.
  Датчиком температуры служит терморезистор R6.
  Температура регулируется потенциометрами R5 (точно) и R4 (грубо).
  Cветодиод D3 сигнализирует о включении нагревателя.

  Рекомендации по использованию:
  Мощность устройства можно увеличить за счёт применения радиатора на симисторе VS1.
  Устройство предназначено для использования в сети AC 220 В, следует проявлять осторожность при работе с включённым модулем и использовать корпус для установки модуля терморегулятора.
  К контактным площадкам Х1 подпаивают провода от сети AC 220 В, а к площадкам Х2 — провода к нагревательному элементу.
  В печатной плате модуля предусмотрены два крепёжных отверстия для монтажа.
  Индикация режима работы модуля осуществляется с помощью светодиода.
  Датчик температуры может быть вынесен с помощью изолированного провода в двойной изоляции, так как устройство гальванически не развязано от сети.
  Сам датчик желательно изолировать с помощью термоусадочной трубки.

 Основные характеристики:
  • Напряжение питания AC 220 В;
  • Коммутируемая мощность нагрузки (без радиатора): 200 Вт;
  • Точность поддержания температуры: 0,1 градуса Цельсия;
  • Диапазон регулировки поддерживаемой температуры: +30...+42 градусов Цельсия;
  • Габаритные размеры собранного модуля: 54 x 47 x 22 мм;
  • Масса собранного устройства: ~15 г.

 Комплект поставки:
  • Собранный модуль;
  • Инструкция по эксплуатации.
