Модуль RA202.1M. ИК барьер (инфракрасный барьер)

  Инфракрасный барьер предназначен для обнаружения движения предметов или человека как в помещении, так и вне помещения.

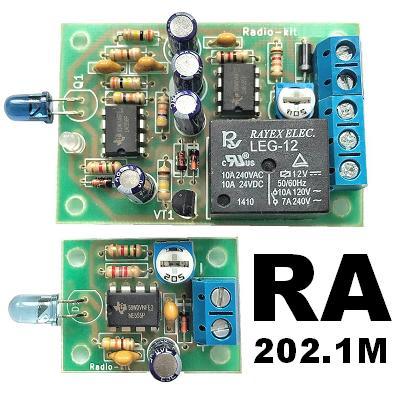

  Барьер состоит из двух частей: передатчика и приёмника.
  В передатчике находятся светодиод, излучающий инфракрасные пучки света, а в приёмнике - фототранзистор, принимающий их.
  Если луч перекрывается, происходит срабатывание реле.
  Спустя время, которое устанавливается подстроечным резистором R11 на схеме приёмника, реле переключится в исходное положение.

  Работа устройства: Передатчик формирует импульсы излучения с частотой, которая подстраивается резистором R4 на плате передатчика.
  Приёмник улавливает оптический сигнал с помощью фототранзистора.
  При отсутствии сигнала срабатывает реле K1 на время, которое устанавливается с помощью резистора R11.
  В приёмнике установлен дополнительный светодиод D1, который загорается одновременно со срабатыванием реле.
  Для управления нагрузкой предназначена перекидная группа контактов P2 реле K1 «NC - COM - NO» и пользователь может сам решить какими контактами ему удобнее пользоваться:
  • «NC» - Нормально замкнутыми;
  • «NO» - Нормально разомкнутыми.

  Настройка устройства: Настройка сводится к:
  • Подбору (настройке) резистора R4 (установка частоты излучения) на плате передатчика;
  • Подбору (настройке) резистора R11 (установка времени задержки отключения при срабатывании устройства) на плате приёмника.

  Примечание (для радиоконструктора RA202.1): Фототранзистор Q1 (на плате приёмника) и ИК-диод D1 (на плате передатчика) очень похожи внешне друг на друга. Обратите внимание на наклейку на фототранзисторе.

 Технические характеристики:
  • Напряжение питания: DC 12...16 В;
  • Ток потребления передатчика: Менее 20 мА;
  • Ток потребления приёмника: Менее 60 мА;
  • Рабочая частота передатчика: 7,2 кГц;
  • Коммутируемый ток: До 10 А;
  • Дальность действия: До 5 м;
  • Размеры передатчика: 33 х 24 х 14 мм;
  • Размеры приёмника: 55 х 38 х 19 мм;
  • Масса передатчика: ~5,29 г;
  • Масса приёмника: ~21,47;
  • Общая масса набора: ~37 г.

 Комплект поставки:
  • Модуль передатчика;
  • Модуль приёмника;
  • Инструкция по эксплуатации.
