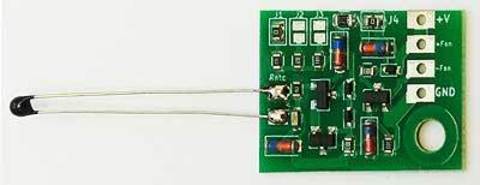

Модуль RA261.1M. Пороговый термоконтроллер для кулера. Питание 12 или 24 В

  Температурный регулятор для кулеров создан для использования в различных устройствах с применением активного охлаждения.
  С его помощью можно поддерживать допустимую температуру устройства при большой нагрузке и избежать лишнего шума при простое.

  Термоконтроллер для вентилятора работает по принципу триггерного устройства с гистерезисом.
  Гистерезис температур включения-выключения вентилятора установлен по умолчанию 3...5 градусов Цельсия.
  Если измеренная температура выше заданного заранее порога, тогда управляющий транзистор Q3 лавинообразно переходит в открытое состояние, и вентилятор начинает работать на максимальных оборотах.

  Термоконтроллер может работать от источника питания постоянного тока напряжением 12 или 24 Вольт. Необходимое питание переключается с помощью джемпера на плате.

  Устройство настроено на один из порогов, установленных производителем: 50 / 60 / 70 градусов Цельсия.

  Порог выбирается замыканием (пайкой) одного из джемперов J1...J3:
  • Закорачивание J1 соответствует порогу 50 градусов Цельсия;
  • Закорачивание J2 соответствует порогу 60 градусов Цельсия;
  • Закорачивание J3 соответствует порогу 70 градусов Цельсия.

  По умолчанию температура срабатывания выставлена на уровне 50 градусов Цельсия.

 Характеристики:
  • Напряжение питания: DC 12...24 В;
  • Максимальный ток нагрузки подключаемых вентилятора(ов): 700 мА;
  • Максимальный ток потребления схемы в ждущем режиме: Не более 40 мА;
  • Количество предустанавливаемых порогов температур: 3 шт.;
  • Значения выбираемых порогов срабатывания: 50 / 60 / 70 градусов Цельсия;
  • Точность срабатывания (относительно выбраного порога): 5 %;
  • Гистерезис старт-стопа вентиляторов: 3...5 градусов Цельсия;
  • Диапазон рабочих температур: -30...+85 градусов Цельсия;
  • Габаритные размеры: 24 х 17 х 2 мм;
  • Габаритные размеры (с датчиком температуры): 51 х 17 х 2 мм;
  • Крепление модуля: Крепёжное отверстие диаметром 3 мм;
  • Масса: 1,07 г (ювелирные весы Matrix-500 - это СИЛА!).
