Модуль RA308W-8M. Модуль плавного включения светодиодной ленты 12/24 В (8 А) с проводами



  RA308W-8M - это модуль плавного (для устранения удара по глазам) включения светодиодной ленты с напряжением питания DC 12 В и DC 24 В и максимальным током потребления 8 А, в термоусадке с проводами.
  Устройство применяется совместно с одноцветной LED-лентой, или LED-светильниками, с суммарным током нагрузки до 8 Ампер, при напряжении питания от 12 до 24 Вольт. Устройство обеспечивает плавное включение LED-ленты в течение 250...500 миллисекунд.
  Модуль устанавливаются в любом месте в разрыв проводов от блока питания до ленты. Подключение выполняется при помощи пайки.
  Входное напряжение от блока питания подводится ко входам IN+, IN-, а выходное — к +OUT, -OUT с соблюдением полярности.

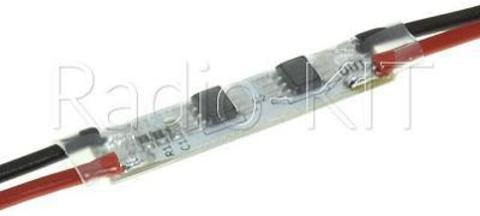

  Модуль с уже подпаянными по входу и выходу проводами размещён в изолированном корпусе из термоусадочной трубки. Подключение производится при помощи пайки проводов или винтовыми/самозажимными клеммниками.
  При работе на нагрузках близких к максимальным (8 Ампер), необходимо озаботиться, чтобы модуль не был зажат в теплоизолирующем материале.
  Модули серии RA308W-х выполнены изолированными, и предназначены для использования как вне профиля так и в профиле, с возможностью подключения с помощью подпайки проводов, или с помощью подключения проводов модуля к клеммам блока питания и LED-ленты, или LED-светильника. Минимальная ширина модулей RA308W-х — 10 мм из-за использования термоусадочной трубки.

 Внимание!!! Запрещается:
  • Подавать напряжение выше 24 Вольт и ниже 8 Вольт.
  • Нагружать устройство токами, превышающими максимальный в 8 Ампер.
  • Размещать модули во влажных, не изолированных помещениях, где может создаваться конденсат на модуле и его проводах.
  • Размещать модули в теплоизолирующих материалах, при работе на максимальном токе в 8 Ампер.

 Технические характеристики:
  • Напряжение питания: DC 12...24 В;
  • Максимальный, постоянный ток нагрузки: 8A (96 Вт/12 В или 192 Вт/24 В);
  • Время плавного включения LED-ленты: 250...500 миллисекунд;
  • Время до повторного включения устройства, для обеспечения эффекта плавного «розжига»: 6...8 cекунд;
  • Габаритные размеры: 40 х 10 х 4 мм.
