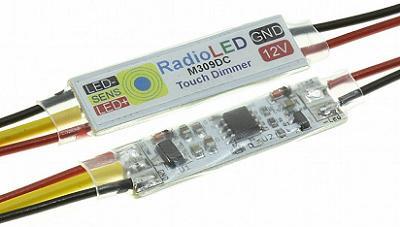

Модуль RA309DCM. Сенсорный диммер с выносным датчиком. 12/24 В (3 A)



  М309DC - Сенсорный диммер с моментальным включением/выключением и плавной регулировкой яркости LED-ленты или LED-светильника, и с памятью выставленного уровня яркости.
  Сенсорный диммер может применяться в любых помещениях, корпусах, профилях, (с относительной влажностью не более 85 %), как регулятор освещённости помещения, или подсветки областей в помещении или частей конструкций. Сам диммер разработан для применения и в профилях, шириной от 10 мм, без дополнительной изоляции между платой диммера и основанием профиля.
  Сенсорный диммер с выносным сенсором применяется для включения, выключения и плавной (или дискретной, 4-х ступенчатой) регулировки яркости LED-ленты или LED-светильника на 12 В или 24 В, при суммарном нагрузочном токе до 3 Ампер.
  Управление диммером осуществляется дистанционно, через сенсор, поднося руку к сенсору на некотором расстоянии. Срабатывание осуществляется через не проводящий материал (ДСП, ДВП, гипсокартон, обои, декоративные накладки, оббивку мебели, пластик, дерево и др.), на расстоянии до 7-10 см до сенсорного контакта, в зависимости от площади сенсорного контакта, расстояния, между модулем диммера и сенсором, и также с учётом некоторых особенностей монтажа и прокладки проводников.
  Сенсорный диммер может поставляться с подпаянными проводами, в термоусадочной трубке, или без проводников, для использования в профилях совместно со светодиодной лентой светильников.

Работа сенсора



 Технические характеристики:
  • Напряжение питания: DC 12...24 В;
  • Максимальный, постоянный ток нагрузки: 3A (36 Вт/12 В или 72 Вт/24 В);
  • Дискретность регулировки яркости: 0 % - 10 % - 40 % - 100 % - 0% -...;
  • Длина проводников (для варианта с термоусадкой): 10 см;
  • Габаритные размеры: 35 х 12 х 3 мм.

  Длина провода и расстояние срабатывания является величиной экспериментальной и в большинстве случаев определяется следующим графиком:

Зависимость раcстояния срабатывания сенсора от длины проводника до негостояния срабатывания сенсора от длины проводника до него



  Модуль подключается между блоком питания DC 12...24 Вольт и светодиодной LED-лентой или LED-светильником, на соответствующее напряжение, 12 или 24 Вольт. Подключение выполняется при помощи пайки к диммеру или к его проводникам. Проводники диммера возможно подключать к контактам клемника блока питания и LED-светильника. Входное напряжение от блока питания подводится ко входам +12/24V, и GNDС, а LED-нагрузка — к +LEDС, -LEDС, с соблюдением полярности подключения!!!.
  Внимание: следите за правильностью подключения и величиной нагрузки на модуль, превышение которой может вызвать выход из строя выходного транзистора модуля.
  Перед включением убедитесь в отсутствии короткого замыкания на выходе!

  Прокладывание и размещение сенсора: проводник сенсора подсоединяется также, как описано выше, в зависимости от необходимости пользователя, и прокладывается в не экранированном канале или месте, и подсоединяется к сенсорному датчику-пластине, подальше от силовых проводов сети 220/380В, и проводов питания 12/24В, а также подальше от проводников, что идут к LED-ленте, или LED-светильнику.
  Длину сенсорного проводника желательно делать по минимуму для максимизации расстояния срабатывания. Не рекомендуется использовать сенсор на расстоянии свыше 2-х метров, так как резко уменьшается расстояние срабатывания.
  Работа сенсора возможна и при прямом касании к фольге сенсора, но обязательно выполнить условие развязки питания от сети 220 Вольт и сенсорного модуля!!!
  Сенсор размещается в местах, где минимизированы наводки силовых линий электропередачи, и где минимизирован экранирующий эффект от металлических конструкций и элементов помещения, по усмотрению пользователя. Мы рекомендуем использовать фольгированный стеклотекстолит, с размерами сторон 100*100 мм, и длину проводника до 75 см. Увеличение размеров выше приведённых не приводит к значительному приросту эффективности или расстояния срабатывания.

  На расстояние срабатывания влияет как длина провода, так и площадь сенсора. Рекомендуемые и измеренные значения длин, размеров и расстояний приведены в графике выше.
  Любое задуманное прокладывание сенсорного провода и размещение сенсора-пластины должно быть предварительно проверено на эффективность срабатывания в непосредственном месте использования, так как есть множество факторов, влияющих на работу электростатического сенсора.

  Модуль включает, выключает и плавно регулирует яркость светильника в зависимости от дистанционного «прикосновения» к сенсору.
  Быстрое касание заставляет диммер то включать, то убавлять яркость светильника до нуля.
  Продолжительное удержание руки над сенсором регулирует яркость свечения: то увеличивая плавно до 100%, то уменьшая до минимума (не до нуля), свечение светильника, чередуясь, каждый раз, как вы длительно удерживаете руку над сенсором. Длительностью удержания руки над сенсором вы выставляете нужный вам уровень яркости.

 Внимание!!! Запрещается:
  • Подавать напряжение выше 24 Вольт и ниже 8 Вольт.
  • Нагружать устройство токами, превышающими максимальный в 3 Ампера.
  • Использовать гальванически неразвязанное питающее устройство, при желании использования в режиме прямого контакта к сенсору.
  • Размещать модули во влажных, не изолированных помещениях, где может создаваться конденсат на модуле и его проводах.
  • Размещать модули в теплоизолирующих материалах, при работе на максимальном токе в 3 Ампера.
