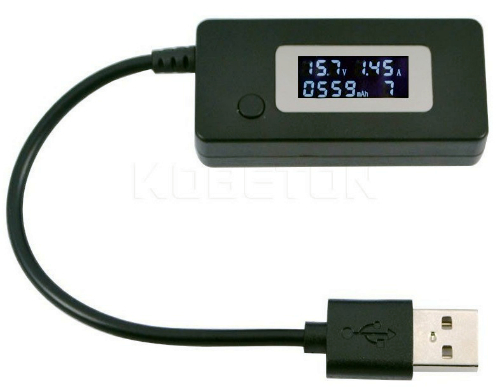

Модуль RI039. USB – тестер KCX-017 для проверки зарядных устройств, батарей и внешних аккумуляторов (powerBank)



USB – тестер предназначен для тестирования источников питания и цепей питания различных мобильных устройств использующих стандарт USB.

Отличительной особенностью данного тестера от множества других аналогичных – это диапазон входного напряжения от 3 до 15 вольт. Это показывает, что данный тестер можно использовать с устройствами, использующими технологию Quick Charge 2.0.
Кратко, технология Quick Charge 2.0 от компании Qualcomm позволяет заряжать батареи устройств примерно на 75% быстрее, чем обычно.
Скорость зарядки батареи определяется зарядным током, проходящих через батарею, чем выше ток, тем быстрее зарядится батарея. Однако, увеличивать сильно ток нельзя, так как сильный ток может повредить батарею или разъем устройства.
Батареи современных устройств оснащены контроллером, ограничивающим зарядный ток до безопасного для батареи уровня.
Что касается разъема, то технические условия на разъем Micro USB предполагают максимальный ток через контакты разъема 2 А, т.е. при стандартном напряжении для USB стандарта 5 В, отдаваемая мощность составит 5 В х 2 А=10 Вт. Соответственно, при повышении напряжения, например, до 9 В отдаваемая мощность составит 9 х 2=18 Вт. Некоторые производители увеличивают напряжение зарядки даже до 12 В, хотя технология Quick Charge 2.0 предполагает повышение отдаваемой мощности до 36 Вт.
Безусловно, для использования таких блоков питания, необходимо чтобы мобильное устройство (смартфон, планшет и т.д.) поддерживало использование технологии Quick Charge 2.0.
В отличии от распространенных на рынке аналогов, данный USB-тестер можно успешно применять с устройствами технологии Quick Charge 2.0.

Основные характеристики:
Входное напряжение: 3 – 15* В;
Входной ток: 50 - 3500 мА;
Выходное напряжение: 3 – 15 В;
Выходной ток: 50 – 3500 мА;
Погрешность измерения: 1 %;
Счетчик потребленной мощности: 0-19999 мAh;
Кол-во ячеек памяти: 10;
Размеры: 58 х 28.5 х 15 мм;
Кабель примерно: 15 см.

Краткое описание:
Тестер предназначен для проверки блоков питания и батарей мобильных устройств. Блок позволяет определить качество блока питания (по падению входного напряжения), напряжение и ток заряда, потребленную мощность (емкость). Также, косвенно можно определить качество кабелей питания разных производителей, качество батарей устройств и внешних аккумуляторов (powerbank).

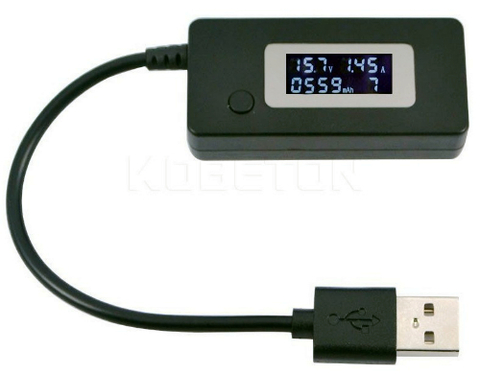

Устройство имеет три разъёма: входной кабель USB (вставка), USB (гнездо) — выход, Micro USB (гнездо) — вход (параллелен входному кабелю USB), а также кнопку для управления ячейками памяти.
В корпусе установлен контрастный LCD дисплей – черный экран, белые символы – с большим углом обзора.

На дисплее отображается следующая информация:
- напряжение питания;
- ток зарядки;
- потребленная мощность;
- номер ячейки памяти.

Т.к. прибор питается от тестируемого источника, яркость свечения экрана зависит от входного напряжения, и при напряжении около 3 В экран темнеет.
При подключении к источнику питания включается дисплей и показывает текущие значения напряжения и тока и номер последней ячейки памяти. В случае необходимости использовать определенную ячейку памяти (например, когда Вы сравниваете характеристики разных источников питания и надо запомнить характеристики), необходимо быстро нажать 2 раза на кнопку, после чего дисплей прибора начнет мигать. В этом режиме однократно нажимая на кнопку можно перебирать ячейки памяти (от 0 до 9) и просматривать сохраненные там значения. После выбора конкретной ячейки, необходимо выйти из режима просмотра, для чего также дважды нажать на кнопку. Теперь данные сохранятся в выбранной ячейке.
Память энергонезависимая, данные о потребленной мощности сохраняются и после отключения прибора.

Для очистки ячеек памяти необходимо двойным нажатием на кнопку выйти в режим просмотра, выбрать ячейку памяти и нажатием кнопки в течении 5 сек очистить данные.
НО! Логика работы прибора такова, что при нажатии и удержании кнопки в течении 5 сек, данные стираются не в текущей ячейке, а в следующей. Т.е., если на экране обозначен номер ячейки №5, то удерживая кнопку 5 секунд будут удалены данные в ячейке №6 и произойдет переход к ней.
Также, данные в ячейках обнуляются при превышении значения потребленной емкости более 19999 мAh.

Для любителей и «самоделкиных» приводим схему устройства:
