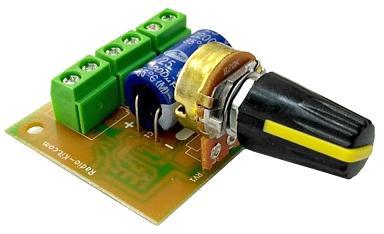

Модуль RI158.2M. Импульсный металлоискатель

Артикул: RDKT27265
Код товара: 01354
Нет в наличии
750 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание

  Модуль является универсальным импульсным металлоискателем. Предназначен для поиска металлических объектов в грунте, песке, стенах, густой траве и прочих условиях. Применение датчиков разного размера позволяет решать широкий спектр поисковых задач.
  Принцип действия металлоискателя основан на возбуждении в металлическом объекте импульсных вихревых токов и измерении вторичного электромагнитного поля, которое наводят эти токи.

 Сборка и настройка металлоискателя:
  К контактам POWER1 подаётся постоянное напряжение 9...14 Вольт предпочтительно от аккумулятора 12 В 1,2 А/час. К контакту L1 подсоединяется поисковая катушка, а к контакту SPEAKER1 необходимо подсоединить динамик 8 Ом 0,5 Вт для звуковой индикации обнаруженной цели. Настройку проводить вдали от промышленных помех и больших металлических предметов.
  После включения металлоискателя , вывести движок переменного резистора RV1 (точная настройка) в среднее положение.
  Вращением подстроечного резистора RV2 (грубая настройка) найти положение, при котором начнуться/исчезнут щелчки в динамике.
  Оставить в положении ещё слышимых щелчков.
  Немного отвернуть резистор RV1 так, чтобы щелчки в динамике стихли.
  Так оставить.
  Максимальная чувствительность достигается на пороге появления звука в динамике.
  Чувствительность можно увеличить, увеличивая число витков катушки.
  После настройки максимальной чувствительности поднесите металлический предмет к катушке и наблюдайте появление устойчивого сигнала в динамике и угасание его, по мере отдаления предмета от катушки.
  Устройство готово к работе!

  В процессе работы всегда можно подстроить чувствительность переменным резистором RV1 или даже RV2 (грубо).

 Изготовление поисковой катушки:
  Для изготовления поисковой катушки понадобится жёсткая неметаллическая оправка диаметром от 200...250 мм и медный обмоточный эмалированный провод ПЭВ (диаметром 0,4...0,6 мм) длиной 20 метров и медный многожильный изолированный провод 2 х 1,5 мм2 длиной 1200...1500 мм для соединения катушки с платой.
  На оправку плотно намотать 25 витков медного обмоточнго провода.

Видеообзор набора корпусных элементов для сборки металлоискателя
