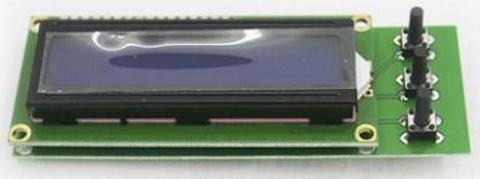

Модуль RI269M. Частотомер 100 Гц...100 МГц с LCD дисплеем

  Модуль представляет собой компактное устройство с символьным LCD дисплеем и полноценным текстовым меню.
  Меню позволяет выбрать канал измерения, а также даёт доступ к некоторым сервисным парамертам.

  Навигация по меню осуществляется при помощи трёх кнопок:
   «+» (S1) - вверх / +1;
   «-» (S3) - вниз / -1;
   «S» (S2) - выбор / подтверждение.

  Частотомер обладает двумя входами:
   «FL» (frequency low) - для измерения частот до 5 МГц;
   «FH» (frequency high) - для измерения частот до 100 МГц.




  Одновременно можно производить измерения ТОЛЬКО ПО ОДНОМУ КАНАЛУ!

  Есть выход для вывода опорной частоты «F_OUT», что может быть использовано для определения реальной опорной частоты и корректировки этого значения через сервисное меню (данная функция может быть включена через меню).

  При измерении частоты по верхнему и нижнему каналу используются различные методы, обеспечивающие наибольшую точность измерения:
  • Для канала ВЧ (FH) - классический метод прямого счёта (direct count);
  • Для канала НЧ (FL) - метод обратного счёта, т.е. измерения периодов (reciprocal count).

 Характеристики:
  • Измеряемая частота: 100 Гц...100 МГц;
  • Измеряемая частота по входу FL - НЧ «обратный счёт» (при входном напряжении 0...5 В): 100 Гц...5 МГц;
  • Измеряемая частота по входу FH - ВЧ «прямой счёт» (при входном напряжении 0...2 В): 4 МГц...100 МГц;
  • Разрешение по частоте (при частоте обновления в 1 секунду): 1 Гц;
  • Частота обновления: 10 Гц / 2 Гц / 1 Гц / 0,1 Гц (0,1 сек. / 0,5 сек. / 1 сек. / 10 сек);
  • Входное напряжение: 0,2...1 В;
  • Индикатор: LCD, Символьный 16 x 2 (LCD1602);
  • Напряжения питания: DC 5 В (стабилизированное);
  • Потребляемый ток: 50 мА;
  • Габаритные размеры: 100 х 32 x 20 мм;
  • Масса: 60 г.

 Комплект поставки:
  • Собранный модуль частотомера RI269M;
  • Инструкция по эксплуатации.
