Модуль RL150M. Акустический анализатор спектра с матрицей 8 х 16

  Акустический анализатор спектра предназначен для эстетической визуализации аудиосигнала и выполнен в виде функционально завершённого модуля.
  В основе его работы лежит алгоритм быстрого преобразования Фурье, что позволяет выделить 16 полос в диапазоне от 130 до 16000 Гц.
  Захват звука осуществляется с одного из двух возможных источников: линейного входа (при подключении разъёма miniJack 3,5 мм) или электретного микрофона (по умолчанию).
  Переключение осуществляется автоматически.

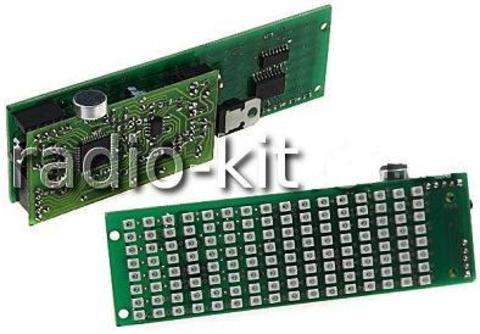

  Устройство комплектуется двумя модулями — контроллером и светодиодной матрицей размером 8х16 точек (SMD-светодиодов).

 Характеристики:
  • Напряжение питания: DC 9...16 В;
  • Потребляемый ток в режиме ожидания: 70 мА;
  • Максимальный потребляемый ток: 200 мА;
  • Полоса частот: 130...16000 Гц;
  • Частота дискретизации: 37500 Гц;
  • Уровень сигнала на линейном входе: 0,3...1,2 В;
  • Число полос: 16 шт;
  • Отображаемый спектр: -39...+3 дБ;
  • Разрешение матрицы: 8 х 16 пикселей;
  • Размер матрицы: 93 х 31 мм;
  • Размеры модуля матрицы: 114 х 35 х 12 мм;
  • Размеры модуля контроллера: 80 х 40 х 12 мм;
  • Размеры модуля в сборе: 117 х 40 х 18 мм;
  • Масса модуля в сборе: 35 г.
