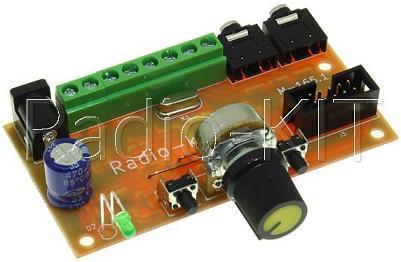

Модуль RL165.1M. Цветомузыка RGB


Устройство предназначено для сопровождения музыкальной фонограмы цветовыми эффектами на шестиканальной (2 х 3) RGB ленте.
Поставляется в виде собранного модуля.

Технические характеристики:

• Входное напряжение: DC 9...24 В;
• Потребляемый ток зависит от нагрузки (мощности RGB светодиодных лент);
• Максимальный суммарный ток нагрузки: 5 A;
• Ток покоя: 30 мА;
• Количество выходных каналов: 6 шт.;
• Габаритные размеры печатной платы: 81 х 43 мм.

Описание схемы:

К разъёму J1 подключается вилка DC питания 9-24 В, в соответствии с выбранной RGB лентой, светодиод D2 сигнализирует подачу питания.
К выходам P1, P2 подключаются светодиодные RGB ленты 12 / 24 В, как показано на схемах, или 6 разноцветных лент. Также можно применить мощные цветные светодиоды, соединённые последовательно с ограничитальным резистором.
К разъёму J4 подключается штекер Jack 3,5 мм который необходимо подключить к любому звуковоспроизводящему устройству (смартфон, компьютер и др.), можно и на выход усилителя низкой частоты.
Разъём J2 включён в параллель с J4 для подключения внешнего усилителя.
С помощью переменного резистора R5 задаётся уровень входного звукового сигнала, определяющий яркость свечения светодиодной ленты.
Кнопка SW2 «Fadespeed» Одиночное нажатие меняет скорость угасания каналов при отсутствии более сильного пика для лучшего визуального восприятия.
Удержание кнопки SW2 дольше 3-х секунд будет переключать режим работы (стандартный, агрессивный, агрессивный х2).
Кнопка SW1 «Runlight». Одиночное нажатие меняет режим устройства в состоянии покоя (бегущие огни, плавная подсветка, выключено). По умолчанию, при первом включении устройства, установлен режим бегущих огней.
Удержание кнопки SW1 дольше 3-х секунд сохраняет текущие настройки (скорость затухания, режим поведения в тишине, режим работы).
Удержание одновременно двух кнопок «Runlight» и «Fadespeed» дольше 3-х секунд приведёт к сбросу на начальные настройки.

Обновление прошивки микроконтролера на модуле RL165.1M

С модулем можно экспериментировать. Через разъём J3 (SPI), не выпаивая микроконтролер ATMega8, можно сменить исполнительную программу, которую можно загрузить с сайта: LIGHTPORTAL.AT.UA.
Перейдя по ссылкам: Каталог статей / Цветомузыкальные установки / Lichtorgel - интернациональная цветомузыка.
Там вы найдёте разнообразные обновления и исходные коды для самостоятельного изменения программы.
Для программирования мы рекомендуем использовать наши программаторы:
  • RC119 /RC119M;
  • RC156.
