Модуль RL165M. Цветомузыка RGB

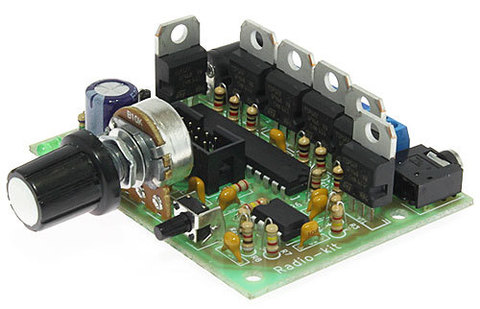

Устройство предназначено для сопровождения музыкальной фонограмы цветовыми эффектами на шестиканальной (2 х 3) RGB ленте.
Поставляется в виде собранного модуля.

Технические характеристики:

• Входное напряжение: DC 9...24 В;
• Потребляемый ток зависит от нагрузки (мощности RGB светодиодных лент);
• Максимальный ток коллектора каждого силового транзистора (TIP122): 5 A;
• Ток покоя: 30 мА;
• Количество выходных каналов: 6 шт.;
• Габаритные размеры печатной платы: 67 х 53 мм.

Описание схемы:

К разъёму J1 подключается вилка DC питания 9-24 В, в соответствии с выбранной RGB лентой, светодиод D2 сигнализирует подачу питания.
К разъёму J2 подключается штекер Jack 3.5мм который необходимо подключить к любому звуковоспроизводящему устройству, можно и на выход усилителя низкой частоты.
К выходам P1, P2 подключается светодиодная RGB лента 12 / 24 В, как показано на схемах, или сопоставить на свое усмотрение
цветовые каналы (СЧ, НЧ, ВЧ). С помощью подстроенного резистора R5 задаем уровень входного звукового сигнала, который определят яркость свечения светодиодной ленты.
Кнопка SW2 "Fadespeed" Одиночное нажатие меняет скорость угасания каналов при отсутствии более сильного пика.
В зависимости от характера музыки может понадобится разная скорость затухания для лучшего визуального восприятия.
Удержание кнопки SW2 дольше 3 секунд будет переключать режим работы (стандартный, агрессивный, агрессивный х2).
Кнопка SW1 Runlight одиночное нажатие меняет режим устройства в состоянии покоя (бегущие огни, плавная подсветка,
выключено). По умолчанию, при первом включении устройства, установлен режим бегущих огней.
Удержание кнопки SW1 дольше 3 секунд сохраняет текущие настройки (скорость затухания, режим поведения в тишине, режим работы).
Удержание одновременно двух кнопок "Runlight" и "Fadespeed" дольше 3 секунд приведет к сбросу на начальные настройки.

Обновление прошивки микроконтролера ATMega 8

Через разъем J3 (SPI), не выпаивая микроконтролер ATMega 8, можно сменить исполнительную программу, которую можно загрузить с сайта: http://lightportal.at.ua
Перейдя по ссылкам: Каталог статей / Цветомузыкальные установки / Lichtorgel - интернациональная цветомузыка.
Там вы найдете разнообразные обновления и исходные коды для самостоятельного изменения программы.
Для программирования можно использовать RC119 программатор
