Модуль RL312DM. Оптический выключатель с диммером для светодиодного профиля

RL312DM — Модуль выключателя с диммированием и оптическим датчиком для светодиодного профиля.
  Оптический выключатель серии 312 предназначен для управления светодиодной лентой и устанавливается в алюминиевый профиль под рассеиватель или в специальные ниши с вырезом для сенсора.
  В первом случае работает на прикосновение и может заменить другие сенсорные диммеры, которые работают ненадёжно с рифлёными, толстыми и другими сложными рассеивателями.
  В случае применения открытого датчика без рассеивателя или с отверстием под сенсор, оптический выключатель может работать на расстоянии до 3 см от сенсора.
  Датчик серии 312 может использоваться в качестве сенсора освещения зеркал сквозь отверстие в амальгаме диаметром 6 мм и более при толщине стекла 4 мм.
  Матовая поверхность отверстия не препятствует работе сенсора.

  Датчик RL312DM обеспечивает быстрое включение и выключение и плавное регулирование яркости.

 Технические характеристики:
  • Напряжение питания: DC 12 В;
  • Максимальный ток нагрузки: 5 A (60 Вт);
  • Скорость реакции: Менее 100 мс;
  • Ток в режиме ожидания: 20 мкА;
  • Толщина светорассеивателя: До 3 мм (прозрачный, матовый, молочный, рифленый и другие виды);
  • Толщина стекла с матовой поверхностью: До 4 мм;
  • Память выбранной яркости: До отключения модуля от питания (блока питания от сети);
  • Габаритные размеры: 42 х 10 х 2 мм;
  • Масса: ~1,37 г.

 Управление модулем:
  • Короткое действие (приближение / касание / взмах руки (далее по тексту — «касание»)) - быстрое включение/выключение.
  • Длинное (более 550 мс) «касание» — управление яркостью.
  • При длительном «касании» яркость плавно нарастает до 100 %.
  • При повторном длительном «касании» — плавно угасает до уровня примерно 2 %.

 После выбора яркости свечения:
  • Короткое «касание» полностью погасит освещение.
  • Повторное короткое «касание» включит его до уровня выбранной яркости.

  Значение выбранного уровня сохраняется до полного отключения питания.

  Во избежание ложных срабатываний, после выполнения действия освободите область срабатывания сенсора.

 Установка модуля в светодиодный профиль и его использование:
  Модуль устанавливаются между блоком питания и светодиодной лентой в самом начале профиля.
  Соединение между модулем, блоком питания и лентой может быть выполнено как с помощью пайки, так и на разъёмах.

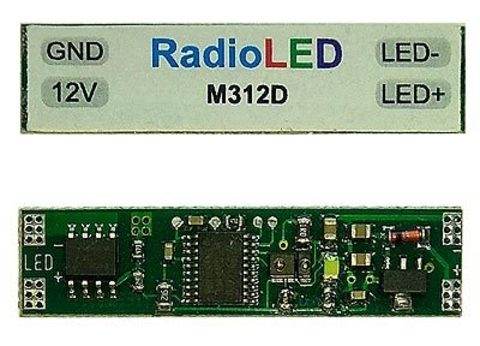

  При подключении с помощью пайки провода от блока питания подводятся к контактам {GND/12V}, а лента — к контактам {LED-/LED+} соответственно.
  На рисунке ниже приведён пример подключения модуля RL312DM («M312D»).
