Модуль RL312SM. Оптический выключатель для светодиодного профиля
Артикул:
RDKT27470
Нет в наличии
- Описание
Описание

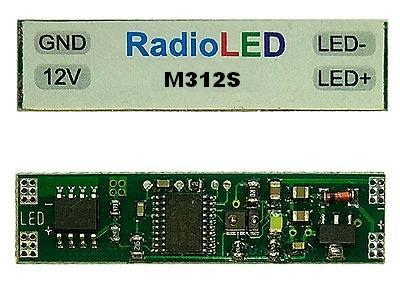

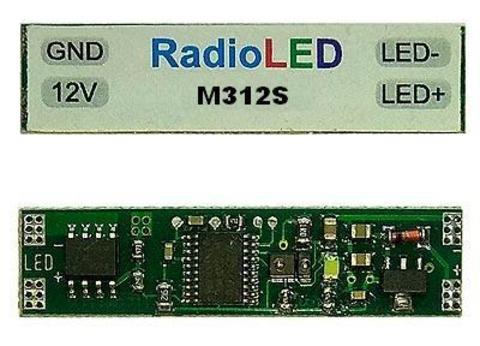

RL312SM — Модуль выключателя с оптическим датчиком для светодиодного профиля.
Оптический выключатель серии 312 предназначен для управления светодиодной лентой и устанавливается в алюминиевый профиль под рассеиватель или в специальные ниши с вырезом для сенсора.
В первом случае работает на прикосновение и может заменить другие сенсорные выключатели, которые работают ненадёжно с рифлёными, толстыми и другими сложными рассеивателями.
В случае применения открытого датчика без рассеивателя или с отверстием под сенсор, оптический выключатель может работать на расстоянии до 3 см от сенсора.
Датчик серии 312 может использоваться в качестве сенсора освещения зеркал сквозь отверстие в амальгаме диаметром 6 мм и более при толщине стекла 4 мм.
Матовая поверхность отверстия не препятствует работе сенсора.
Датчик RL312SM обеспечивает плавное включение и выключение освещения.
Технические характеристики:
• Напряжение питания: DC 12 В;
• Максимальный ток нагрузки: 5 A (60 Вт);
• Скорость реакции: Менее 100 мс;
• Ток в режиме ожидания: 20 мкА;
• Толщина светорассеивателя: До 3 мм (прозрачный, матовый, молочный, рифленый и другие виды);
• Толщина стекла с матовой поверхностью: До 4 мм;
• Габаритные размеры: 42 х 10 х 2 мм;
• Масса: ~1,37 г.
Управление модулем:
• Короткое действие (приближение / касание / взмах руки) - плавное включение/выключение.
Во избежание ложных срабатываний, после выполнения действия освободите область срабатывания сенсора.
Установка модуля в светодиодный профиль и его использование:
Модуль устанавливаются между блоком питания и светодиодной лентой в самом начале профиля.
Соединение между модулем, блоком питания и лентой может быть выполнено как с помощью пайки, так и на разъёмах.
При подключении с помощью пайки провода от блока питания подводятся к контактам {GND/12V}, а лента — к контактам {LED-/LED+} соответственно.
На рисунке ниже приведён пример подключения модуля RL312SM («M312S»).
