Модуль RS045. Миниатюрный двухканальный УНЧ GF1002 на микросхеме PAM8403

Артикул: RDKT0320
Есть в наличии
150 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание


  Данный модуль представляет собой миниатюрный двухканальный усилитель звуковой частоты (УНЧ) GF1002 на микросхеме PAM8403.
  На этом модуле установлен встроенный регулятор громкости с выключателем питания.

  В качестве бонуса - МЫ прикладываем к модулю пластиковую ручку!

 Характеристики:
  • Тип усилителя: УНЧ;
  • Класс усиления: D;
  • Встроенный регулятор громкости: Есть;
  • Выходная мощность: 3 Ватта на каждый канал (при 10% искажениях);
  • Напряжение питания: DC 2,5...5,5 В;
  • Ток покоя: 10 мА;
  • Размеры печатной платы: 29 x 15 мм;
  • Масса модуля (с ручкой): 10 г.


 Распиновка:

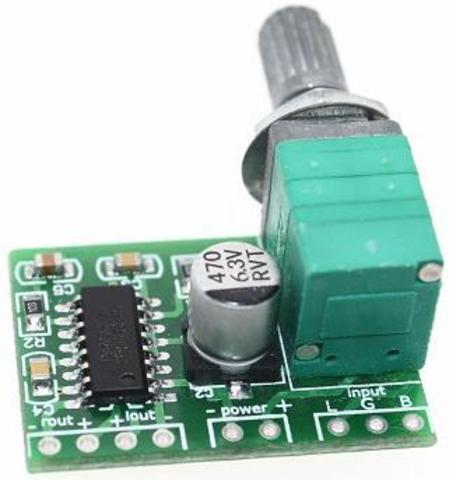

Распиновка модуля RS045. Миниатюрного двухканального УНЧ GF1002 на микросхеме PAM8403


   1.GND правого канала
   2.Плюс правого канала
   3.GND левого канала
   4.Плюс левого канала
   5.Питание -
   6.Питание +
   7.Вход левого канала
   8.GND входа
   9.Вход правого канала

  Первые четыре контакта подключаются к 4 или 8-омным динамикам, которые и будут выдавать усиленный звук:
  • 1 и 2 к правому каналу;
  • 3 и 4 к левому соответственно.

  5 и 6 контакт - питание усилителя (допустимое напряжение - DC 2,5...5,5 В), то есть возможно запитать его:
  • От двух пальчиковых элементов питания;
  • От аккумулятора 18650;
  • И даже от USB.

  7, 8 и 9 контакты - вход, например:
  • MP3-плеер;
  • Компьютер;
  • Микрофон.


Подключение модуля RS045. Миниатюрного двухканального УНЧ GF1002 на микросхеме PAM8403




PAM8403 datasheet. PDF-document in english

Datasheet PAM8403
