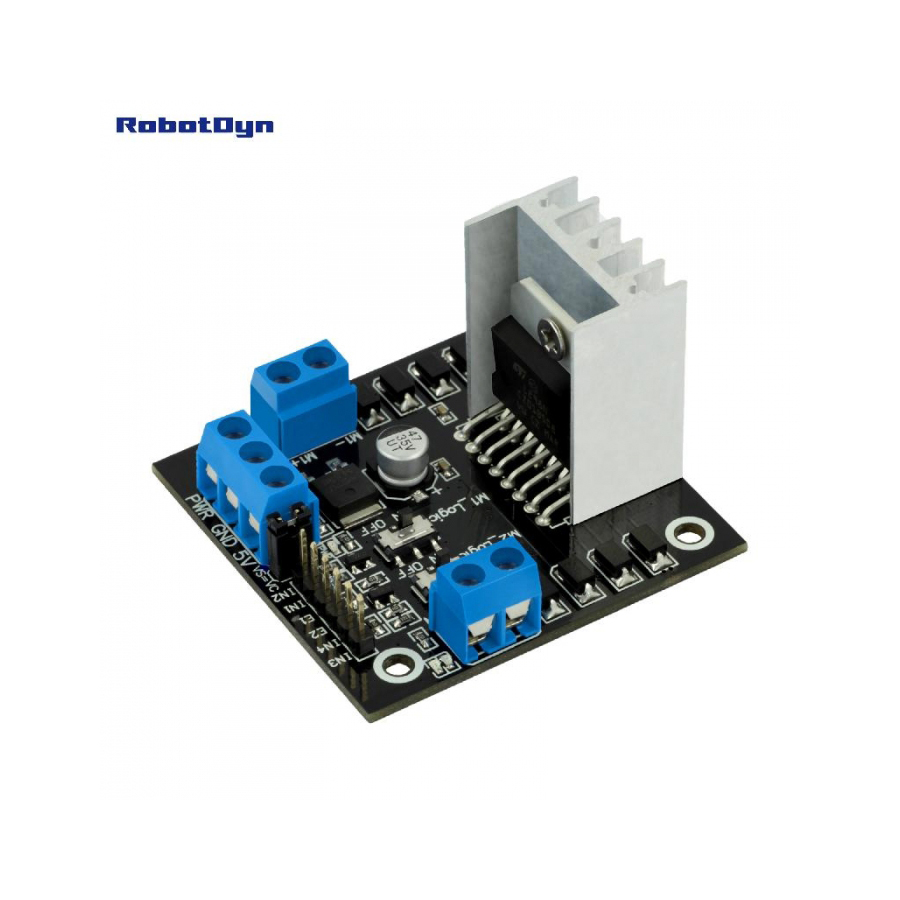

Motor Driver 2A L298N 2-motorsL298N
Motor Driver L298N для Arduino с системой управления Logic позволяет управлять двумя двигателями постоянного тока, контролировать скорость вращения, направление вращения, останавливать двигатели с помощью свободного хода или блокировать их действие.
Motor Driver L298N для Arduino основан на микросхеме L298P с напряжением 5-36 В и пиковым током до 2 А на каждом двигателе (канале).
Регулирование скорости осуществляется через режим PWM по умолчанию, сигнал может быть применен выходами PWM Arduino 10 и 11 (цифровые выходы, соответствующие PWM).
Он имеет 2 режима вращения:
Прямое управление: Двигатель 1 - выходы: 8, 9, 10 (ШИМ) / Двигатель 2 - выходы: 11 (ШИМ), 12, 13;
Логическое управление: Двигатель 1 - выходы: 9, 10 (ШИМ) / Двигатель 2 - выходы: 11 (ШИМ), 13.
Используйте переключатели экрана для изменения режима управления. Для каждого канала есть индивидуальный переключатель.
Прямое регулирование обеспечивает управление драйвером L298N и использует 3 выхода Arduino для каждого канала.
Использование логического регулирования дает бесплатные цифровые выходы Arduino: 8 и 12. И используется только 4 цифровых выхода.
Вкладка управления двигателем:
|
|
Pin# |
Logics on |
Logics off |
||||||
|
Forward |
Back |
Free stop |
Stop block |
Forward |
Back |
Free stop |
Stop block |
||
|
Motor 1 |
10-E1 |
1 |
1 |
0 |
Not available |
1 |
1 |
0 |
1 |
|
9-In1 |
0 |
1 |
0/1 |
1 |
0 |
0/1 |
1 |
||
|
8-In2 |
Not used |
0 |
1 |
0/1 |
1 |
||||
|
Motor 2 |
11-E2 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
|
|
13-In3 |
0 |
1 |
0/1 |
0 |
1 |
0/1 |
1 |
||
|
12-In4 |
Not used |
1 |
0 |
0/1 |
1 |
||||
* 0 = LOW, 1 = HIGH.
