Motor Shield 1A L293B 2-motors for Arduino

Артикул: RD6970622930419
Код товара: 01022
Нет в наличии
465 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание

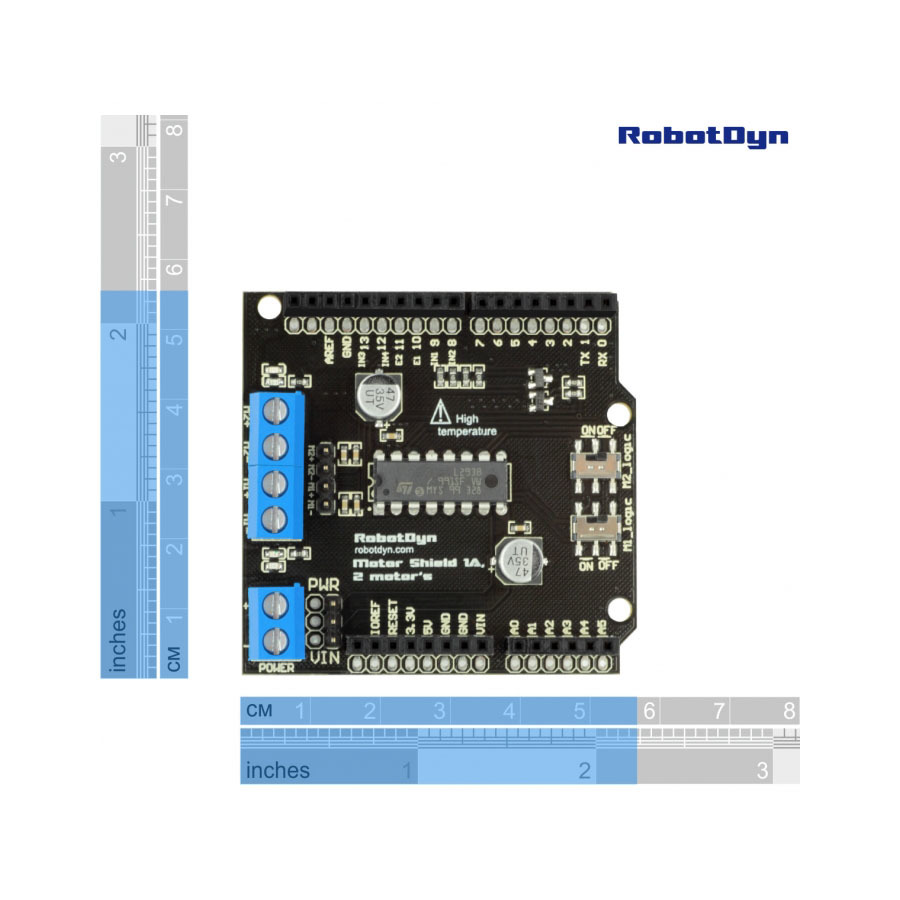

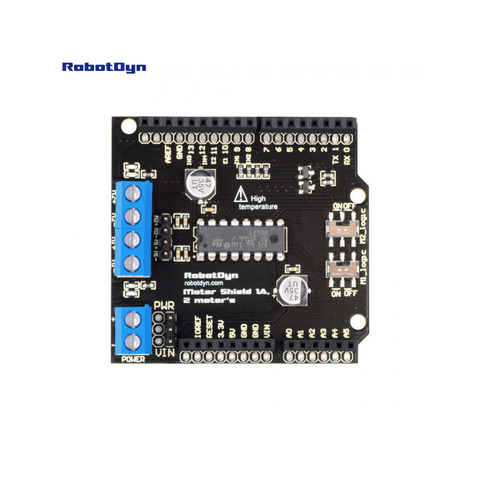

Motor Shield 1A L293B 2-motors for Arduino

Моторный щит (1A) для Arduino позволяет вам управлять двумя двигателями постоянного тока: контролировать скорость и направление вращения, останавливать движение двигателя или блока. Вы можете управлять каждым двигателем отдельно. Вы также можете управлять мощностью одного биполярного шагового двигателя до 2А.

Моторный щит (1A) основан на чипе L293 с напряжением питания 5-36 В и пиковым потреблением напряжения до 1А на двигатель (канал). Плата может быть установлена ​​в плату разъема Arduino: Uno, Duemilanove и Mega.
На плате есть светодиодный индикатор направления вращения для каждого двигателя.
Регулировка скорости выполняется с использованием стандартного режима PWM (PWM), сигнал которого может быть снабжен штырями PWM Arduino 10 и 11 (режим цифрового выхода поддерживает широкополосную модуляцию PWM).

Существует два режима управления вращением двигателя:
Прямое управление: двигатель 1 - выходы, 8, 9, 10 (ШИМ) / двигатель 2 - выходы: 11 (ШИМ), 12,13,
Логическое управление: двигатель 1 - выходы, 9, 10 (ШИМ) / двигатель 2 - выходы: 11 (ШИМ) 13.
Для изменения режима управления используйте переключатели на плате. Каждый канал имеет свой собственный переключатель. В режиме прямого управления для каждого канала используются 3 выхода Arduino. В режиме логического управления выходы Arduino 8 и 12 включаются, только 4 цифровых выхода.

Технические подробности:
  • Четырехходовой полуканальный драйвер H-Bridge: L293;
  • Напряжение управления логикой: 5 В (от Arduino);
  • Напряжение двигателя: 6.5 ~ 12v (источник питания VIN), 4,8 ~ 35 В (внешний источник питания);
  • Максимальная потребляемая мощность: 5 Вт;
  • Ток нагрузки: всего - 2A (1A на канал).

Технические характеристики Motor Shield 1A L293B 2-motors for Arduino
Fourfold semi-channel H-Bridge driver L293
Logic Control Voltage 5V (From Arduino)
Motor Driven Voltage 6.5~12v(VIN Power Supply),4.8~35V (External Power Source)
Maximum power consumption 5W - Up to 1A current each way
