Motor Shield 2A L298P 2-motors for Arduino
Артикул:
RD-051
Нет в наличии
- Описание
Описание

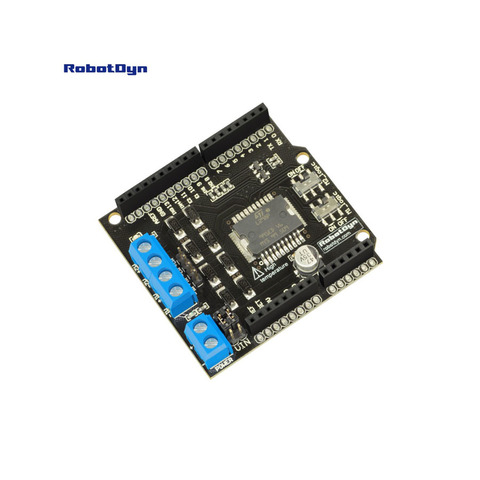

Motor Shield 2A L298P 2-motors for Arduino
Motor Shield 2A для Arduino позволяет управлять двумя двигателями постоянного тока, контролировать скорость вращения, направление вращения, останавливать двигатели с помощью свободного хода или блокировать их действие. Вы можете управлять каждым двигателем. Также вы можете управлять биполярным током двигателя до 4А.
Motor Shield 2A для Arduino позволяет управлять двумя двигателями постоянного тока, контролировать скорость вращения, направление вращения, останавливать двигатели с помощью свободного хода или блокировать их действие. Вы можете управлять каждым двигателем. Также вы можете управлять биполярным током двигателя до 4А.
Моторный щит 2А для Arduino основан на микросхеме L298P с напряжением 5-36 В и пиковым током до 2 А на каждом двигателе (канале). Он может быть установлен на Arduino: Uno, Duemilanove и Mega.
У экрана есть светодиод, указывающий направление вращения каждого двигателя.
Регулирование скорости осуществляется через режим PWM по умолчанию, сигнал может быть применен выходами PWM Arduino 10 и 11 (цифровые выходы, соответствующие PWM).
Он имеет 2 режима вращения:
Прямое управление: Двигатель 1 - выходы: 8, 9, 10 (ШИМ) / Двигатель 2 - выходы: 11 (ШИМ), 12, 13;
Логическое управление: Двигатель 1 - выходы: 9, 10 (ШИМ) / Двигатель 2 - выходы: 11 (ШИМ), 13.
Используйте переключатели экрана для изменения режима управления. Для каждого канала имеется индивидуальный переключатель.
Прямое регулирование обеспечивает управление драйвером L298P и использует 3 выхода Arduino для каждого канала.
Использование логического регулирования дает бесплатные цифровые выходы Arduino: 8 и 12. И используется только 4 цифровых выхода.
Вкладка управления двигателем:
|
| Pin# | Logics on | Logics off | ||||||
| Forward | Back | Free stop | Stop block | Forward | Back | Free stop | Stop block | ||
| Motor 1 | 10-E1 | 1 | 1 | 0 | Not available | 1 | 1 | 0 | 1 |
| 9-In1 | 0 | 1 | 0/1 | 1 | 0 | 0/1 | 1 | ||
| 8-In2 | Not used | 0 | 1 | 0/1 | 1 | ||||
| Motor 2 | 11-E2 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | |
| 13-In3 | 0 | 1 | 0/1 | 0 | 1 | 0/1 | 1 | ||
| 12-In4 | Not used | 1 | 0 | 0/1 | 1 | ||||
* 0 = LOW, 1 = HIGH.
Щит может питаться от Arduino Vin (6-12 В) или внешнего эластичного (5-36 В).
Используйте перемычку для переключения источника питания.
Документы:
Используйте перемычку для переключения источника питания.
Документы:
- Double channel H-Bridge controller: L298P
- Logic regulation: 5V (Arduino provided) , 0-40mA
- Motor voltage: 6.5~12V (Vin), 5~36V (external)
- Peak capacity: 25W
- Current: 2А on each channel, total - 4A.
