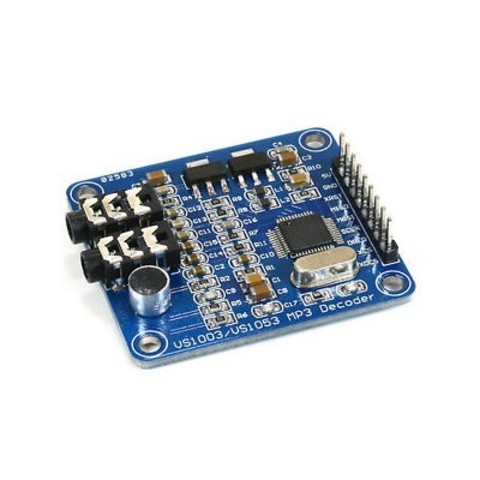

MP3 Decoder Module VS1053B VS1053 for Arduino

Модуль служит для записи и воспроизведения звуковых файлов в популярных форматах МР3, WAV,  MIDI и другие. К модулю подключаются стерео наушники. Есть гнездо линейного входа для кабеля передачи звукового моно сигнала. На плате размещен емкостной микрофон, благодаря чему исключается влияние разъемных соединений и кабелей на качество записываемого звука. Наличие микрофона позволяет вести трансляцию и запись звука. Оцифрованные аудио данные принимаются и передаются через интерфейс SPI, благодаря интерфейсу MP3 Decoder для Arduino сопрягается с различными микроконтроллерами.
Устройство можно использовать в составе звуковой аппаратуры или как средство изучения микросхемы VS1003  , являющейся главным компонентом MP3 Decoder. Микросхема vs1003 представляет собой аппаратный аудиокодек.

Характеристики

Питание
    напряжение 5 В
    максимальны потребляемый ток
        без подключенных наушников 20 мА
        с подключенными наушниками 40 мА

Сопротивление подключаемых наушников 16–30 Ом
Входное сопротивление линейного входа 100 кОм
Максимальный ток цифрового выхода 50 мА
Максимальное напряжение входов
    цифрового 2,8 В
    аналогово 2,85 В
Нормальное напряжение аналогово входа 2,8 В
Минимальное напряжение аналогово входа 2,6 В
Разрешающая способность преобразования 18 бит
Уровень гармоник 0,3 %

Температура эксплуатации –25…65 ℃
Размер печатной платы 50 x 41 мм

Компоненты

MP3 Decoder содержит 2 интегральных стабилизатора AMS1117, обеспечивающих микросхему vs1003 питанием необходимыми напряжениями. Кварцевый резонатор стабилизирует частоту тактового генератора на уровне 12,288 МГц. На плате размещена вилка с контактами для подключения питания и цифровых сигналов. Наименование контактов нанесено на плате. Их описание приведено в описании микросхемы vs1003. Выходное гнездо для наушников расположено ближе к углу платы. Гнездо линейного входа в центре.
