Набор для сборки платы-переходника для USB AVR-910 программатора
Артикул:
ALX003
Нет в наличии
- Описание
Описание
Переходник предназначен для последовательного программирования микросхем в DIP корпусах, которые по тем или иным причинам невозможно запрограммировать в составе устройства.
Необходимые для программирования сигналы и напряжение питания (+5вольт) подается на переходник с программатора через стандартный 10-ти выводной ISP разъем.
Предусмотрены посадочные места для следующих типов микросхем AT90S213, ATtiny2313, AT90S2313, ATmega8, ATmega48, ATtiny13, ATtiny25, ATtiny45, ATtiny85, ATmega8515, ATmega8252, ATmega8535, ATmega16, AT90S8515, AT90S8535.
Место для ATtiny26 не предусмотрено. Переходник комплектуется недорогими, стандартными панельками черного цвета, что позволило сохранить умеренную цену.
При частом использовании той или иной панели рекомендуется приобрести еще один переходник или плату и установить на нее одну панельку с нулевым усилием (приобретается отдельно).

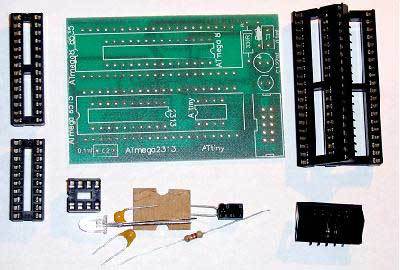

В комплект входят две панельки на 40 выводов и по одной 28, 20, 8 контактной. В связи с экономией места прочие панели устанавливаются внутрь 40-ка выводных, и если вы хотите установить на плату все панели одновременно, то придется сточить примерно по 0,5мм с внутренних сторон 40-ка выводных панелек. Или приобрести отдельно цанговые панели, переходник не комплектуется ими, поскольку разработчик счел их недостаточно надежным.
Не забудьте запаять перемычку, расположенную между R1 и C3.
