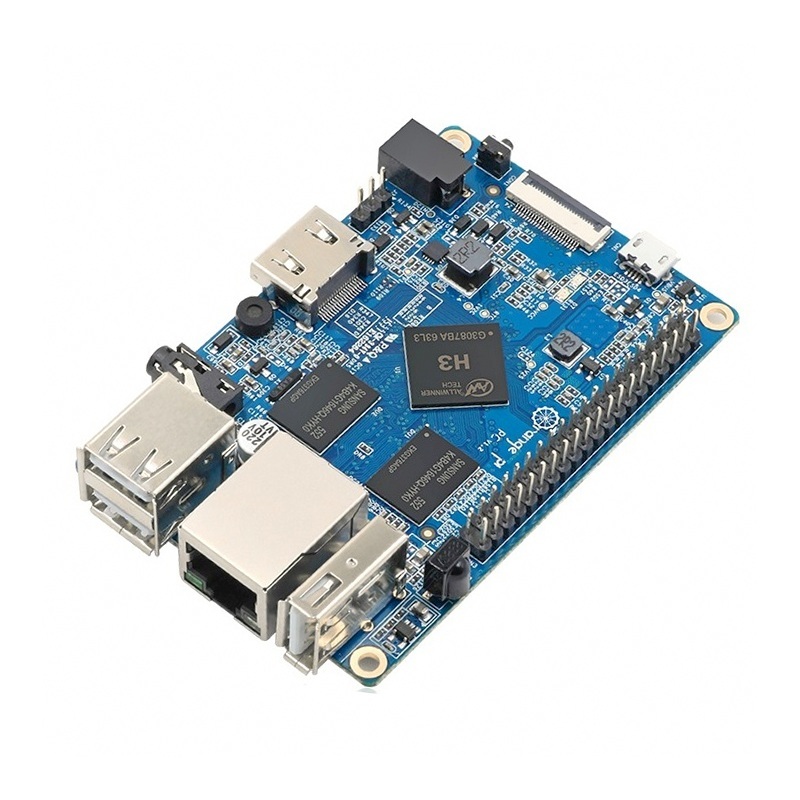

Orange Pi PC

Orange Pi PC

Одноплатный компьютер Orange Pi PC  с поддержкой WiFi на данный момент одна из самых популярных одна проекта Orange. В отличие от последних плат проекта Orange, на данной плате нет поддержки WiFi.



Характеристики Orange Pi PC:

• Сокет – Четырехъядерный процессор Allwinner H3 Cortex A7 @ 1.6 ГГц (скорее всего 1.2 ГГц) с графическим процессором ARM Mali-400MP2 до 600 МГц;
• Оперативная память – 1 Гб DDR3;
• Устройства хранения – слот micro SD карт (до 64 Гб);
• Видео выход – HDMI с поддержкой CEC и HDCP, порт AV;
• Аудио вход/выход – HDMI, порт AV, встроенный микрофон;
• Связь – 10/100M Ethernet;
• USB – 3 x хост порта USB 2.0, 1 x micro USB порт OTG;
• Камера – интерфейс CSI;
• Расширения – 40-контактный разъем Raspberry Pi совместимый с 28 GPIOs, UART, I2C, SPI, PWM, CAN, I2S, SPDIF, LRADC, ADC, LINE-IN, FM-IN и HP-IN;
• Отладка – 3-контактный разъем UART для последовательной консоли;
• Прочее – ИК приемник; кнопка включения питания; светодиоды питания и статуса;
• Электропитание – 5 В/2 А via barrel jack (micro USB OTG не может быть использован для подачи питания на плату);
• Размеры – 85 x 55 мм;
• Вес – 38 грамм.





Что касается списка работающих на прошивок, он очень внушительный.



Рассмотрим работу платы с прошивкой Raspbian с портами GPIO. В Raspberry Pi самой популярной библиотекой для работы с GPIO является wiringPi. Для плат Orange Pi выпущена своя версия библиотеки – WiringOP.
Для загрузки библиотеки набираем в терминале
git clone https://github.com/zhaolei/WiringOP.git -b h3
Устанавливаем
cd WiringOP chmod +x ./build sudo ./build
Проверяем
orangepi@orangepi:~$ gpio readall



Официальная страница проекта WiringOP находится на github –https://github.com/WereCatf/WiringOP, где можно найти множество примеров, включая работу с популярными платами расширения для Raspberry pi – Getrboard и PiFace.
Проверим пример работы со светодиодом. Подключаем светодиод к Orange Pi PC по схеме



Находим пример blink.c
cd WiringOP
cd examples
vi blink.c
И вносим в него изменения, меняя частоту включения/выключения
#include
#include

// LED Pin - wiringPi pin 0 is BCM_GPIO 17.
#define LED     1
int main (void)  {
  printf ("Orange Pi blink\n") ;
  wiringPiSetup () ;
  pinMode (LED, OUTPUT) ;
  for (;;) {
    digitalWrite (LED, HIGH) ;  // включение
    delay (4000) ;                      // 4 секунды
    digitalWrite (LED, LOW) ;   // выключение
    delay (2000) ;                      // 2 секунды
  }
  return 0 ;
}
Компилируем
make blink
и запускаем
./blink

Описание Orange Pi PC  PDF

Сравнение моделей Orange Pi:

	CPU	Wi-Fi	LAN	SATA	EMMC	RAM
Pi PC 2	AllWinner H5 64 Бита	Нет	1000 Мб/сек	Нет	Нет	1 Гб
Pi Plus 2E	AllWinner H3	Есть	1000 Мб/сек	Нет	16 Гб	2 Гб
Pi Zero	AllWinner H2+	Есть	100 Мб/сек	Нет	Опционально	256/512 Мб
Pi PC Plus	AllWinner H3	Есть	100 Мб/сек	Нет	8 Гб	1 Гб
Pi Lite	AllWinner H3	Есть	Нет	Нет	Нет	0,5 Гб
Pi Plus 2	AllWinner H3	Есть	1000 Мб/сек	Есть	8 Гб	2 Гб
Pi Plus	AllWinner H3	Есть	1000 Мб/сек	Есть	8 Гб	1 Гб
Pi PC	AllWinner H3	Нет	100 Мб/сек	Нет	Нет	1 Гб
Pi 2	AllWinner H3	Есть	100 Мб/сек	Нет	Нет	1 Гб
Pi 2 mini	AllWinner H3	Нет	100 Мб/сек	Нет	Нет	1 Гб
Pi	AllWinner A20	Есть	1000 Мб/сек	Да	Нет	1 Гб
Pi mini	AllWinner A20	Нет	1000 Мб/сек	Нет	Нет	1 Гб
